Eaton MX (ранее MGE Pulsar MX) 4, 5, 15 и 20 кВА
 ИБП Eaton MX (ранее MGE Pulsar MX) 4 кВА/3.6 кВт, 5 кВА/4 кВт, модульные системы 2х4 кВА, 2х5 кВА с использованием Modular Easy и 3х5 кВА и 4х5 кВА с использованием Frame 16U появились в номенклатуре Eaton после объединения Eaton и MGE Office Protection Systems
ИБП имеет ряд уникальных для своего класса особенностей:
- Универсальное исполнение: стоечное (3U с батареей) и напольное (ножки в комплекте), экран можно повернуть (см картинку справа вверху)
- При той же мощности, ИБП может поддержать больше нагрузки, например ИБП 5 кВА может выдать 4 кВт активной мощности(обычно 3.5 кВт)
- Очень широкий диапазон входного напряжения без перехода на батареи: 120 - 280 В при 70% нагрузке
- Наличие на ИБП одновременно и клеммников и выходных розеток стандарта IEC 10А, 16A (см картинку внизу)
- Наличие в комплекте ж/к дисплея
- Возможность параллельной работы N+1 и на увеличение мощности:
- по 2 ИБП (до 2х5 = 10 кВА), используя систему Modular Easy,
- до 4 ИБП (до 4х5 = 20 кВА) используя Pulsar MX Frame 16U
Cистема из 2 ИБП по 4 или 5 кВА с модулем Modular Easy (посередине)
Система от 1 до 4 ИБП по 5 кВА в корпусе Frame 16U
Основная задача предлагаемого ИБП с двойным преобразованием напряжения структуры On-line - 100% защита Вашей нагрузки от практически всех существующих помех в электросети: Импульсных высоковольтных бросков, Выбросов напряжения, его длительного падения, Кратковременного повышения/понижения напряжения, нестабильности формы, интерференции, полного отключения электропитания.
Назначение: ИБП этой серии предназначены как для защиты IT нагрузки (ответственных серверов, сегментов ЛВС, рабочих станций, коммуникационного, офисного оборудования), так и промышленного оборудования с импульсным потреблением.
ИБП может использоваться для защиты практически любого оборудования с повышенными требованиями к качеству электропитания в самых сложных условиях эксплуатации
Структура On-Line: ИБП работают в режиме On-Line с двойным преобразованием. Это означает, что источник преобразует 100% поступающего к нему на вход переменного напряжения в постоянное, а затем выполняет обратное преобразование. При этом ИБП не пытается подкорректировать входное напряжение, а сам формирует синусоиду заданного качества. Принцип стабилизации заключается в том, что при первом преобразовании (AC->DC) стабильное постоянное DC напряжение можно получить из очень плохого внешнего AC переменного напряжения (плохой формы, повышенного, пониженного и т.д.), а при втором преобразовании (DC->AC) переменное напряжение ИБП формирует сам.
Программное Обеспечение LanSafe для управления электроснабжением
ПО Lansafe 6 поставляется в комплекте с каждым ИБП и
-
Выполняет функции свертки ОС и сохранения данных при аварии в системе электропитания, продолжающейся длительный период времени,
-
Обеспечивает возможность мониторинга входной/выходной сети электропитания,
-
Позволяет вести подробный «дневник событий», записывая на диск что происходило с внешней сетью и ИБП за любой период времени
Модели 4 кВА/3.6 кВт, 5 кВА/4.5 кВт, 15 кВА/13.5 кВт и 20 кВА/18 кВт
| Pulsar MX RT |
4 кВА |
5 кВА |
Frame 15 кВА |
Frame 20 кВА |
|
Мощность кВА /кВт |
4 кВА / 3,6 кВт |
5 кВА / 4,5 кВт |
15 кВА / 13,5 кВт |
20 кВА / 18 кВт |
|
Параллельное подключение |
|
Максимальная номинальная мощность |
2x 4 кВА, используя Modular Easy |
2x 5 кВА, используя Modular Easy |
3х5 кВА, используя MX 15000 Frame 16U |
4х5 кВА используя MX 15000 Frame 16U |
|
Вход |
|
Топология |
Online с двойным преобразованием, коэффициентом коррекции мощности и цепи Bypass с конвекционным охлаждением |
|
Номинальное напряжение |
200/ 208/ 220/ 230/ 240/ 250 В |
200/ 208/ 220/ 230/ 240/ 250 В
для 15 кВА: 380/400/415 В |
|
Диапазон входного напряжения
без перехна батареи, при нагрузке 70% |
120 - 280 В |
120 - 280 В (L + N),
250 - 465 В (3P + N) |
|
Диапазон входной частоты, (THDI) |
40-70 Гц |
|
КПД онлайн/
режим оптимизации КПД |
91% / 97% |
|
КНИ входного напряжения |
Менее 7% |
|
Выход |
|
Выходные разъёмы(4) |
Клеммы + 8 розеток IEC С13 (10А) + 2 розетки IEC С19 (16А) |
Клеммы +16 розеток IEC С13 (10А)
+ 4 розетки IEC С19 (16А) |
|
Выходное напряжение и частота |
200/208/230/240 /250 В, 50/60 Гц |
|
КНИ Выходного напряжения |
Менее 2 % |
|
Время обеспечения резервного питания |
|
Стандартное время обеспечения резервного питания Pulsar MX |
10 минут |
8 минут |
8 минут |
|
Условия эксплуатации, стандарты и согласования |
|
Производительность, безопасность, электромагнитная совместимость |
IEC/EN 62 040-3, IEC/EN 62040-1-1, IEC/EN 62040-2 Класс А (дополнительно класс В), |
|
4 КВ IEC 61 643, UL 1778 и CSA 22.2(11) |
|
Рабочая температура |
0...+40 °C |
|
Уровень шума |
45 ДБ(12 |
|
Совместимость |
UL, TuV, GS марка, CB, C_Tick, CE, IEC 61931 |
|
Размеры/ вес (В х Ш х Д, в мм/кг) |
|
ИБП Pulsar MX RT |
444,5 x 130,6 x 735 / 57 кг |
Стойка 16U x 444,5 мм шириной, весом 250 кг, может устанавливается в стойку глубиной 800-1000 мм |
|
ИБП Pulsar MX RT в 19" |
3U x 444,5 ширина, устанавливается в стойку глубиной 800-1000 |
Номера моделей по каталогу
|
Номера моделей |
Pulsar MX
4000 RT |
Pulsar MX
5000 RT |
Pulsar MX
15000 Frame 16U |
Pulsar MX
20000 Frame 16U |
|
Pulsar MX RT башня или стойка |
68501 |
68504 |
68513 |
68514 |
|
Pulsar MX RT Netpack: + Web/SNMP + набор для установки в стойку |
68502 |
68505 |
(с набором для установки на стойки, ролики, Web карты) |
(с набором для установки на стойки, ролики, Web карты) |
|
Pulsar MX EXB RT: аккумуляторная батарея |
68515 |
68527 Battery Integration System |
|
Pulsar MX Modular Easy: комплект для параллельного подключения (2 Pulsar MX) |
68520 |
- |
ИБП Pulsar 5 кВА: Время автономной работы (мин) в зависимости от нагрузки и кол-ва батарей (pf нагрузки = 0.7)
|
|
10% |
20% |
30% |
40% |
50% |
60% |
70% |
80% |
90% |
100% |
|
Внутр батарея |
72 |
36 |
23 |
17 |
13 |
10 |
8 |
7 |
6 |
5 |
|
Внутр батарея + 1 EXB |
247 |
132 |
87 |
64 |
50 |
40 |
33 |
29 |
25 |
22 |
|
Внутр батарея + 2 EXB |
425 |
232 |
156 |
116 |
91 |
74 |
62 |
53 |
47 |
41 |
|
Внутр батарея + 3 EXB |
603 |
332 |
225 |
169 |
134 |
110 |
93 |
80 |
70 |
62 |
ИБП Pulsar 4 кВА: Время автономной работы (мин) в зависимости от нагрузки и кол-ва батарей (pf нагрузки = 0.7)
|
|
10% |
20% |
30% |
40% |
50% |
60% |
70% |
80% |
90% |
100% |
|
Внутр батарея |
87 |
45 |
29 |
21 |
17 |
13 |
11 |
9 |
8 |
7 |
|
Внутр батарея + 1 EXB |
295 |
163 |
110 |
81 |
64 |
52 |
44 |
37 |
32 |
29 |
|
Внутр батарея + 2 EXB |
506 |
284 |
194 |
146 |
116 |
95 |
80 |
69 |
60 |
53 |
|
Внутр батарея + 3 EXB |
717 |
406 |
280 |
212 |
169 |
140 |
118 |
102 |
90 |
80 |

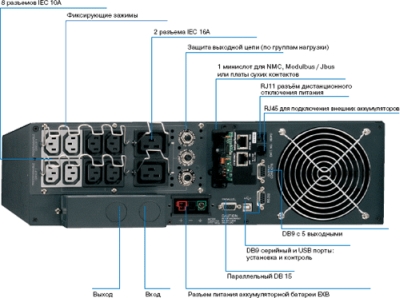

Вид ИБП Pulsar MX 4 или 5 кВА, сзади
|
|
 |
