Статический переключатель (Автоматический переключатель вводов) Eaton  ATS 16A,  Eaton ATS 30А



Eaton STS 16




Резервирование питания

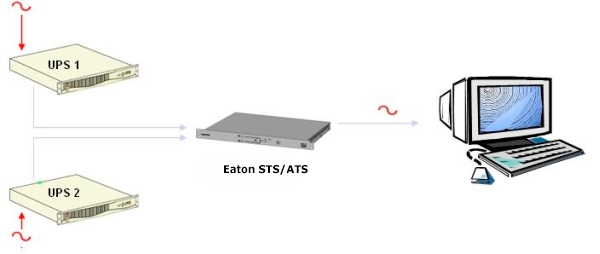

С использованием статического переключателя Eaton STS 16 / Eaton ATS 16 /Eaton ATS 30 электропитание от 2-х независимых ИБП (или сетей) может подаваться на нагрузку (серверы и сетевое оборудование), которые имеют всего один вход.

В обычном исполнении небольшие серверы, концентраторы, коммутаторы, роутеры имеют один блок и, соответственно, один ввод электропитания.  С Eaton STS /ATS каждая единица стоечного критичного оборудования может быть подключена к резервной системе электропитания. Оба источника питания (основной и альтернативный) подключены напрямую к  статическому переключателю , установленному в 19” стойке. Eaton STS /ATS контролирует резервирование электропитания и в случае, если основное питание пропадает, мгновенно (около 6 мсек) перебрасывает питание нагрузки на альтернативный источник.

Eaton ATS имеют разъемы, рассчитанные на 16А.  Для подключения к ATS ИБП небольшой мощности используется комплект переходников IEC 10/16A cord set for Eaton STS 16

Конфигурации на лето 2017

EATS16 Eaton ATS 16A Автоматический переключатель вводов, 16А
EATS16N Eaton ATS 16A Netpack Автоматический переключатель вводов, 16А, сетевая карта в комплекте
66029 IEC 10/16A cord set for Eaton STS 16 Комплект кабелей для ATS16
EATS30N Eaton ATS 30A Netpack Автоматический переключатель вводов, 30А, сетевая карта в комплекте




Технические характеристики

ATS 16

ATS 16 Netpack

ATS 30

Номинальный ток

16 A

16 A

30 A*

Вход/выход
Номинальное напряжение/входная частота 208/220/230/240 В; 50/60 Гц 208/220/230/240 В; 50/60 Гц 220/230/240 В; 50/60 Гц
Эксплуатационные характеристики
Типичное время переключения 8 мс
Безопасность IEC/EN 62310-1, IEC/EN 60950-1 IEC/EN 62310-1, IEC/EN 60950-1 IEC/EN 60950-1
ЭМС IEC/EN 62310-2
Маркировка CE
Подключение
Вводы 2 IEC C20 + 2 вводных кабеля 2 IEC C20 + 2 вводных кабеля Неразъемное
Выводы 8 IEC C13 + 1 IEC C19 8 IEC C13 + 1 IEC C19 Неразъемное
Обмен данными и пользовательский интерфейс
Пользовательский интерфейс ЖК-дисплей ЖК-дисплей Индикатор
Подключение к сети Нет Да Да
Габариты и масса
Габариты (В × Ш × Г) 43 × 430 × 250 мм 43 × 430 × 250 мм 43 × 440 × 390 мм
Масса 3,3 кг 3,5 кг 5 кг
Поддержка и обслуживание
Гарантия 2 года Стандартный обмен изделия
* 30 A до 35 °C, 25,6 A до 40 °C

Код изделий

ATS 16

ATS 16 Netpack

ATS 30

ATS EATS16 EATS16N EATS30N
Комплект из двух соединительных кабелей стандарта IEC 16 А типа гнездо/штекер USE-DIN длиной 1,5 м 66397
1 кабель/штекер IEC 10 A — разъем IEC 16 A 66029

Ввиду непрерывного совершенствования изделий технические характеристики могут быть изменены без предупреждения.
