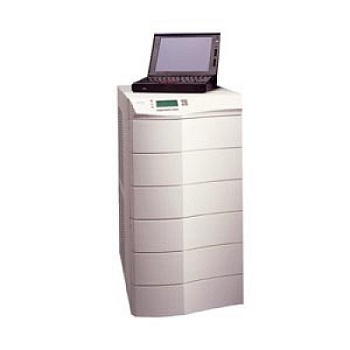

Powerware 9170 (PW9170)

Назначение ИБП Powerware 9170+ (PW9170)

ИБП этой серии предназначены как для защиты крайне ответственных потребителей, требующих резервирования по схеме N+1: серверные, узлы связи, системы управления технологическими процессами.

ИБП удобно использовать, когда заранее известно, что нагрузка будет возрастать в будущем: можно сразу купить стойку на 9 или 12 слотов и постепенно заполнять ее силовыми и батарейными модулями.

PW9170, PW 9170, Powerware 9170 3-18 кВА

Расшифровка компонентов ИБП Powerware 9170+

ИБП Powerware 9170+ (PW9170) имеют следующие уникальные особенности:

  • Модульная структура с возможностью наращивания мощности 3-6-9-12-18 кВА, технологией резервирования N+1. Есть возможность ставить любой модуль в любой слот.
  • Большая в своем классе мощность – до 18 кВА
  • Каждый силовой модуль 3 кВА имеет свое управление, нет «слабого» места в виде централизованной системы управления стойкой (как, например в ИБП APC Symmetra)
  • Габариты ИБП позволяют установить ИБП до 18 кВА в 19’ стойку
  • Встроенный жидкокристаллический дисплей
  • Возможность «Горячей» замены силовых модулей и батарей
  • Возможность комплектации ИБП Сервисным By-pass
  • Возможность установки зарядников для поддержки батарей большой емкости

Основная задача ИБП Powerware 9170+ (PW9170)

Основная задача предлагаемого ИБП с двойным преобразованием напряжения структуры On-line - 100% защита Вашей нагрузки от практически всех существующих помех в электросети: Импульсных высоковольтных бросков, Выбросов напряжения, его длительного падения, Кратковременного повышения/понижения напряжения, нестабильности формы, интерференции, полного отключения электропитания.

Структура On-Line

ИБП работают в режиме On-Line с двойным преобразованием. Это означает, что источник преобразует 100% поступающего к нему на вход переменного напряжения в постоянное, а затем выполняет обратное преобразование. При этом ИБП не пытается подкорректировать входное напряжение, а сам формирует синусоиду заданного качества.

Принцип стабилизации заключается в том, что при первом преобразовании (AC->DC) стабильное постоянное DC напряжение можно получить из очень плохого внешнего AC переменного напряжения (плохой формы, повышенного, пониженного и т.д.), а при втором преобразовании (DC->AC) переменное напряжение ИБП формирует сам.

Уникальная технология управления батареями - ABM, (Advanced Battery Management)

Аккумуляторные батареи часто составляет весомую часть от стоимости ИБП, поэтому продление их жизни серьезно удешевляет эксплутационную стоимость системы бесперебойного питания.

В предлагаемом ИБП применяется передовая технология управления батареями (ABM). Вместо постоянной подзарядки слабым током ИБП следит за уровнем заряда батареи и заряжает ее только тогда, когда это необходимо. Такой метод продлевает срок службы батареи до 50%, так как при его применении износ пластин существенно меньше, чем у традиционных ИБП с буферным включением аккумуляторных батарей.

Удаленное управление Электроснабжением (Адаптеры Connect UPS, ModBus, датчики EMP, ПО Lansafe и Powervision)

UPS Powerware 9170+ (PW-9170) 3 кВА, 6 кВА, 9 кВА, 12 кВА, 15 кВА, 18 кВА

Мощность [кВА/кВТ] 3 / 2,1 6 / 4,2 9 / 6,3 12 / 11,2 15/10,5 18/12,6
Вход
Входное напряжение номинальное 220 В; 230 В или 240 В (выбирается )
Диапазон вх. напряжения без перех на батар 176 В – 276 В
Входной ток моделей [A] 16 32 49 65 81 97
Номинал входного автомата защиты [A] 25 50 70 100 125 150
Частота [A] Гц 50+/-5 заводская установка 50+/-3, возможна переустановка до +/-0,1 гц в автономном режиме 50+/-0,1 гц
Входной коэффициент мощности 0.98
Выход
Напряжение 220, 230 или 240 В (выбирается)
Выходной ток моделей [A] 13,6 27,2 40,8 54,4 68 81,6
Нестабильность статическая 3%
КНИ выходного напряжения <3% при линейной нагрузке, <5% при нелинейной нагрузке
Перегрузочная способность 150% на 30 сек, 300% на 0,6сек (инвертор)
КПД 88%
Тепловыделение в режиме нормал. [Вт] 285 570 860 1145 1430 1720
Батареи
Напряжение и емкость аккумуляторов 10 x 12вольт; 7,2 АЧ
Время заряда <4 часа до 95% ёмкости
Масса одной батареи [кг] 14
Условия эксплуатации
Температура окр. Среды 0 – +40°С, рекомендуется 15 – 25°С
Относительная влажность 0 – 95% без конденсата
Акустический шум <53 дБА на расстоянии 1 м
Электромагнитная совместимость EN61000-4-2, -3, -4, -5 и –2-2
Класс защиты IP 20
Конфигурации корпусов 3-слота 6-слотов 9-слотов 12-слотов
Высота корпуса в мм 450 800 1195 1545
Габаритные размеры (Ш x Г ) в мм 430 х 650 483 х 609
Масса корпуса (кг) 30 47 72 89
Масса одного модуля 3 кВА [кг] 8

Время автономной работы UPS Powerware 9170 (PW 9170) в зависимости от модели и количества батарейных модулей (каждый модуль содержит 2 батареи) при 100%/50% нагрузке

Р/мод 1мод 2мод. 3мод. 4мод. 5мод. 6мод. 7мод. 8мод. 9мод. 10мод. 11мод. 12мод.
3кВА 8/24 24/59 43/95 58/140 80/175 95/215 119/240 135/290 155/335 165/365 200/395 215/450
6кВА 8/24 16/40 24/59 32/83 40/103 49/114 58/140 69/156 83/175 90/190 103/205
9кВА 8/24 13/35 18/46 24/59 29/63 35/86 40/103 46/115 54/125 58/140
12кВА 8/24 13/33 16/40 19,5/43 24/59 2970 33/80 36/90 41/100
15кВА 8/24 11,5/31 14,5/31 18/46 20,5/51 24/58 28/77 31/73
18кВА 8/24 11/31,5 13/36 15,5/41 18/45 20,5/51 24/58
