Главная / Расчет ИБП / Тестирование 2005 года

Сравнение /тестирование ИБП (UPS) 2005 года КомпьютерПресс

В тестовой лаборатории «КомпьютерПресс» проведено тестирование 14 источников бесперебойного питания типа Standby и Line-Interactive: APC Back-UPS ES 525, APC Smart-UPS 750, IPPON Back Comfo Pro 600, IPPON Smart Protect Pro 700, MGE Pulsar Ellipse 500 USBS, MGE Pulsar Evolution 500, Microlab UPS-650GP, POWERCOM IMPERIAL IMP-625AP, POWERCOM WOW-500U, Powerware 3105 500VA,  Powerware 5110 700VA, SVEN Power Pro 650, SVEN Power Smart 700, Tripp Lite INTERNETX525.

Человек в современном мире все в большей степени зависит от электричества. Даже кратковременное отсутствие электропитания в сети может привести к непредсказуемым последствиям. Однако практика показывает, что обеспечение непрерывности электропитания средствами только поставщика электроэнергии вряд ли возможно, что особенно актуально в России. Поэтому каждый потребитель должен сам позаботиться об обеспечении резервного электропитания на случай аварии.

Из всех средств обеспечения резервного электропитания для дома и небольшого офиса, пожалуй, больше всего подходят источники бесперебойного питания (ИБП), которые в случае отсутствия электроэнергии питают подключенное к ним оборудование от встроенного или внешнего аккумулятора. Выпускаемые в настоящее время ИБП можно разделить на три типа: Standby (или Off-line), Line-Interactive и On-line.

ИБП типа On-line являются наиболее сложными (и дорогими) и редко применяются в домашних условиях. В таких ИБП весь поступающий из электросети переменный ток (или его часть в ИБП c дельта-преобразованием) сначала преобразуется в постоянный, а затем выполняется обратное преобразование для питания нагрузки. Таким образом обеспечивается точная стабилизация величины и формы выходного напряжения и защита подключенного оборудования от любых помех, возникающих в электросети.

В источниках Standby и Line-Interactive питание нагрузки в основном происходит от сети электропитания (рис. 1), и только при очень сильном отклонении входного напряжения от номинала источник переходит на питание от батарей (Uбат). При питании от сети осуществляется фильтрация входного напряжения. Источники типа Line-Interactive имеют, как правило, более качественные блоки анализа состояния сети, но их главной отличительной особенностью является наличие блока автоматического регулирования напряжения (Automatic Voltage Regulator, AVR), который ступенчато изменяет напряжение на выходе ИБП при отклонении входного напряжения. Таким образом в какой-то мере осуществляется стабилизация выходного напряжения.

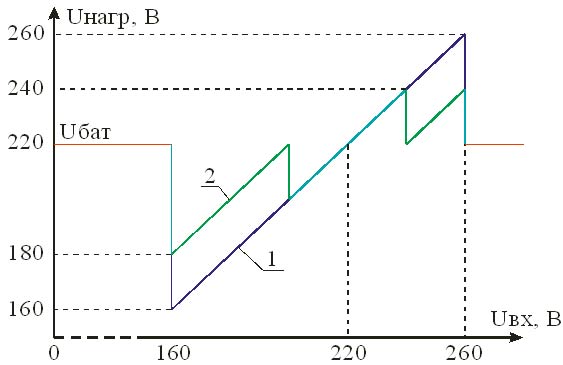

Рис. 1. Обобщенная зависимость напряжения на выходе от напряжения в электросети для ИБП типа Standby (1) и Line-Interactive (2)

Выходное напряжение у ИБП типа Standby и большинства ИБП типа Line-Interactive имеет форму прямоугольных импульсов с задержками на нулевом уровне. Существуют модели типа Line-Interactive, имеющие выходное напряжение, по форме близкое к синусоиде и даже с чисто синусоидальной формой выходного напряжения. Такие ИБП могут применяться для защиты оборудования, чувствительного к форме питающего напряжения.

На этот раз мы решили провести тестирование ИБП типов Standby и Line-Interactive с выходной мощностью от 500 до 800 В•А. Такие ИБП могут применяться для защиты персональных компьютеров, рабочих станций, серверов, телекоммуникационного, медицинского и промышленного оборудования от основных неполадок с электропитанием: высоковольтных выбросов, электромагнитных и радиочастотных помех, снижения, повышения и полного исчезновения напряжения в электросети.

Программное обеспечение, входящее в комплект поставки большинства ИБП, значительно расширяет их функциональные возможности.

Методика тестирования

Учитывая возможности нашего стенда и ограниченное время тестирования, в течение которого невозможно проверить такие параметры, как надежность и ресурс, мы выбрали для тестирования следующие параметры:

  • максимальное время работы от батарей без подзарядки;
  • работа системы автоматического регулирования напряжения;
  • напряжение перехода на батареи и обратно на сеть;
  • время переключения на работу от батарей;
  • форма выходного напряжения при работе от батарей;
  • характер отключения при разряде батарей;
  • возможность холодного старта;
  • автоматическое завершение работы при отключении питания.

Для регистрации формы выходного напряжения при различных режимах работы ИБП использовался стенд, составленный из устройства синхронизации и компьютера с установленным программно-аппаратным комплексом BORDO B-211A, состоящем из PCI-карты и комплекта ПО и представляющем собой цифровой осциллограф общего назначения с диапазоном измеряемых сигналов от 0 до 50 МГц.

Устройство синхронизации обеспечивало отключение ИБП от сети во время достижения вершины положительного полупериода сетевого напряжения и своевременный запуск ждущей развертки осциллографа.

Осциллограмма перехода на питание от батарей снималась при номинальном (220 В) и пониженном (180 В) входном напряжении.

Проверка работы блока автоматического регулирования напряжения проводилась при помощи автотрансформатора (ЛАТР). Сначала на входе ИБП устанавливалось напряжение 250 В, которое плавно снижалось до перехода ИБП на питание нагрузки от батарей. При этом регистрировались все точки срабатывания автоматического регулятора напряжения (по скачкообразному изменению напряжения на нагрузке). Для каждой точки регистрировались входное и выходное напряжение, как установившееся сразу после переключения, так и действовавшее перед самым переключением. Затем также проводилось повышение входного напряжения до 250 В. Предельное значение входного напряжения 250 В определялось возможностью нашей электросети и автотрансформатора (более высокое напряжение удавалось получить не каждый день).

В качестве нагрузки ИБП использовался компьютер с процессором Pentium 4 3,0 ГГц и электронно-лучевым монитором Samsung SyncMaster 750s с диагональю 17 дюймов. Все возможности по управлению потребляемой мощностью на компьютере были отключены.

Перед началом тестирования каждого ИБП проводилась зарядка его аккумулятора от сети в течение не менее 12 ч.

Результаты тестирования

Конкурентная борьба вносит свой вклад в развитие даже таких консервативных устройств, как ИБП. Производители пытаются придать оригинальность некогда стандартным параллелепипедам, отличавшимся друг от друга лишь расположением и формой нескольких кнопок и светодиодов, а кроме того, у ИБП появляются новые, ранее не свойственные им возможности. Так, для большинства новых моделей ИБП для дома и небольшого офиса характерно деление выходных розеток на две группы (табл. 1), одна из которых предназначена только для защиты от различных помех в электросети, выполняя функции сетевого фильтра, а вторая дополнительно к фильтрации обеспечивает резервное питание нагрузки.

Появление в ИБП функции сетевого фильтра незначительно сказывается на его стоимости, но позволяет более рационально использовать рабочее пространство. Однако недостатком документации всех протестированных ИБП, кроме POWERCOM WOW-500U, является отсутствие данных о допустимой мощности оборудования, подключаемого к розеткам, обеспечивающим только фильтрацию.

Все протестированные ИБП обладают возможностью холодного старта, а в ситуациях, требующих внимания пользователя, подают звуковые сигналы, частота и продолжительность которых зависит от модели и изменяется в зависимости от возникшей ситуации.

Все участники тестирования имеют порты для подключения к компьютеру и позволяют автоматически завершить работу компьютера с закрытием приложений и сохранением рабочих файлов при длительном отключении электропитания. Стоит обратить внимание на работу входящих в комплект утилит мониторинга состояния электросети и питания нагрузки. Все утилиты довольно точно показывают напряжение и частоту и весьма приблизительно — мощность подключенной к ИБП нагрузки.

Весьма полезной функцией, позволяющей продлить срок службы ИБП и батарей, является настройка ИБП на работу в конкретной электросети, которая может выполняться переключателями на ИБП (SVEN Power Pro 650) или через входящее в комплект поставки ПО (APC Smart-UPS 750 и MGE Pulsar Evolution 500).

Все участники тестирования продемонстрировали неплохую работу, однако следует отметить некоторые особенности, которые нужно учитывать при выборе ИБП. Так, ИБП Microlab UPS-650GP, Powerware 3105 500VA, Powerware 5110 700VA, Tripp Lite INTERNETX525 имеют высокое напряжение перехода на питание нагрузки от батареи, поэтому их рекомендуется применять только в местах, где отсутствуют длительные снижения напряжения в электросети.

При необходимости получить большое время резервного питания стоит обратить внимание на IPPON Smart Protect Pro 700 и SVEN Power Smart 700.

Модель MGE Pulsar Evolution 500 предоставляет пользователю возможность разбить имеющуюся нагрузку на группы по важности непрерывной работы и раздельно управлять временем резервирования для каждой группы.

Выбор редакции

Мы решили разделить участников тестирования на категории по типам и виду выходного напряжения и присудить знак «Выбор редакции» следующим ИБП:

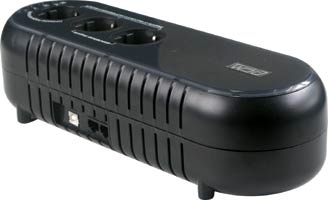

  • POWERCOM WOW-500U в категории Standby;
  • IPPON Back Comfo Pro 600 в категории Line-Interactive.
Участники тестирования

Обращаем ваше внимание, что на осциллограммах перехода на питание от батареи зеленая вертикальная линия отмечает момент отключения питания, синяя линия — отключение питания при напряжении в сети 220 В, коричневая линия — при напряжении в сети 180 В.

APC Back-UPS ES 525

APC Back-UPS ES 525ИБП APC Back-UPS ES 525 (BE525-RS) относится к типу Line-Interactive и имеет выходную мощность 525 В•А.

ИБП изготовлен в пластмассовом корпусе оригинальной формы. На верхней панели находятся кнопка включения, многоцветный светодиодный индикатор, показывающий источник питания нагрузки (сеть или батарея), работу автоматического регулятора напряжения, перегрузку и неисправность ИБП и четыре стандартные выходные розетки. Три розетки резервного питания для подключения критичной нагрузки обеспечивают защиту оборудования от падения напряжения вплоть до полного исчезновения, а четвертая предназначена для защиты от импульсных помех оборудования, не требующего бесперебойного питания.

На одной из боковых сторон расположены разъем управления (RJ-45) и разъемы RJ-11 для защиты телефона или модема от скачков напряжения в телефонной линии, а на другой — кнопка включения автомата защиты от перегрузки и кабель подключения к электросети.

В ИБП используется аккумуляторная батарея EXIDE Powersafe EP 1229 W с напряжением 12 В и емкостью 9 А•ч, замену которой можно производить самостоятельно. С целью повышения безопасности ИБП перевозится с отключенной батареей, и перед началом эксплуатации ее необходимо подключить.

Имеется возможность настройки блока AVR под условия конкретной электросети, что дает возможность уменьшить количество переключений и тем самым увеличить продолжительность безотказной работы. Момент срабатывания первой ступени повышения и понижения входного напряжения можно выбрать из диапазона 190-200 В и 250 – 260 В соответственно (с точностью до 1 В).

В комплекте поставки — кабель управления (RJ-45/USB), телефонный кабель, руководство пользователя и компакт-диск с программным обеспечением. Если для управления ИБП вы хотите использовать последовательный порт компьютера, то необходимый для этого кабель можно получить в ближайшем офисе APC.

Программное обеспечение PowerChute Personal Edition (рис. 2) позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора, уровень нагрузки и т.д.) и настраивать ИБП. Программа может посылать предупреждающие сообщения через электронную почту или пользователям локальной сети при возникновении сбоев в питании и корректно закрывать операционную систему при перебоях питания.

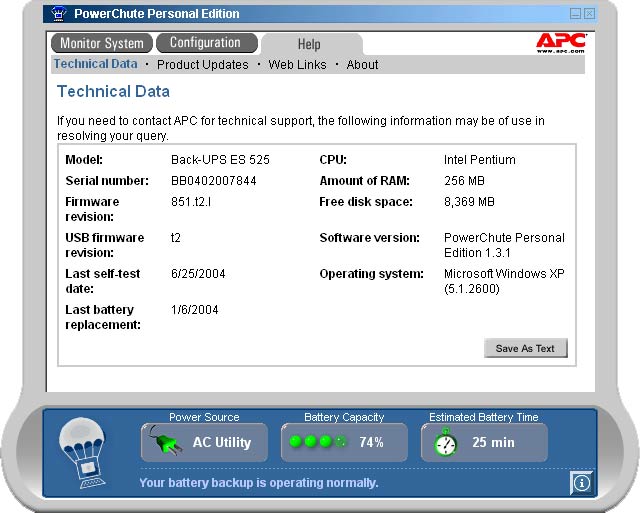

Рис. 2. Главное окно утилиты PowerChute Personal Edition

Рис. 2. Главное окно утилиты PowerChute Personal Edition

Ступени повышения напряжения блока AVR (при установках моментов срабатывания 190 и 250 В), включились при понижении входного напряжения до 190 и 182 В. При повышении входного напряжения до 250 В выходное напряжение тоже поднялось до 250 В, а при 251 В сработал AVR и напряжение понизилось до 225 В.

Переключение на питание от батареи выполняется быстро (менее 5 мс), но сопровождается переходным процессом с возникновением паразитных импульсов (рис. 3).

Рис. 3. Переключение на питание от аккумуляторной батареи APC Back-UPS ES 525

Рис. 3. Переключение на питание от аккумуляторной батареи APC Back-UPS ES 525

В конце заряда батареи немного увеличивалась продолжительность импульса, отключение происходило с возникновением небольших колебаний, а возврат с питания от батареи на питание от сети осуществлялся без задержек и очень чисто (рис. 4).

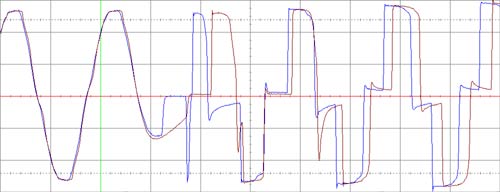

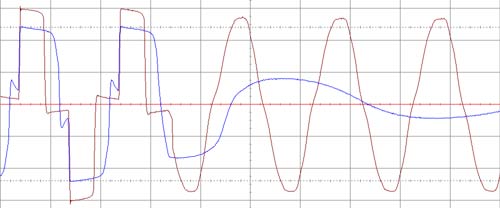

Рис. 4. Восстановление питания от электросети и конец заряда батарей APC Back-UPS ES 525

Рис. 4. Восстановление питания от электросети и конец заряда батарей APC Back-UPS ES 525

Время работы до полной разрядки батареи при нагрузке с одним компьютером и 17-дюймовым монитором — 19 мин 40 с.

При понижении входного напряжения до 160 В источник перешел на питание от батареи, а возврат к работе от сети произошел при повышении напряжения сети до 170 В.

APC Smart-UPS 750

APC Smart-UPS 750ИБП APC Smart-UPS 750 (SUA750I) относится к типу Line-Interactive с выходным напряжением синусоидальной формы и обладает выходной мощностью 750 В•А.

ИБП изготовлен в металлическом корпусе с пластмассовой передней панелью. На передней панели расположены кнопки управления и отключения ИБП и светодиодный дисплей со шкалами нагрузки и заряда батарей, а также с индикаторами, указывающими на источник питания нагрузки (сеть или батарея), работу блока AVR, необходимость замены аккумулятора и на перегрузку ИБП.

С помощью кнопки управления выполняются включение ИБП и режима самодиагностики, во время выполнения которого шкала заряда батареи отображает величину входного напряжения.

На задней панели ИБП находятся разъем для подключения к сети электропитания, кнопка включения автомата защиты, разъем включения батарей и шесть розеток IEC для подключения нагрузки. Здесь же расположены разъемы для подключения к компьютеру (DB-9F и USB) и отсек SmartSlot для установки дополнительных плат.

ИБП снабжен винтом ограничителя переходных напряжений (TVSS), предназначенным для подключения заземляющего провода к устройствам для подавления выбросов напряжения в телефонных и компьютерных сетях.

В этой модели используются две соединенные последовательно аккумуляторные батареи CSB GP 1272 F2 с напряжением 12 В и емкостью 7,2 А•ч. Замену батареи пользователь может выполнить самостоятельно, даже не отключая нагрузку.

В комплект поставки включены два кабеля для подключения нагрузки, сетевой кабель, кабель для подключения к COM-порту (специальной распайки), кабель USB, руководство по эксплуатации и два компакт-диска: на одном диске — электронная версия руководства по эксплуатации, на втором — программное обеспечение.

Стандартный кабель последовательного интерфейса не совместим с данным ИБП.

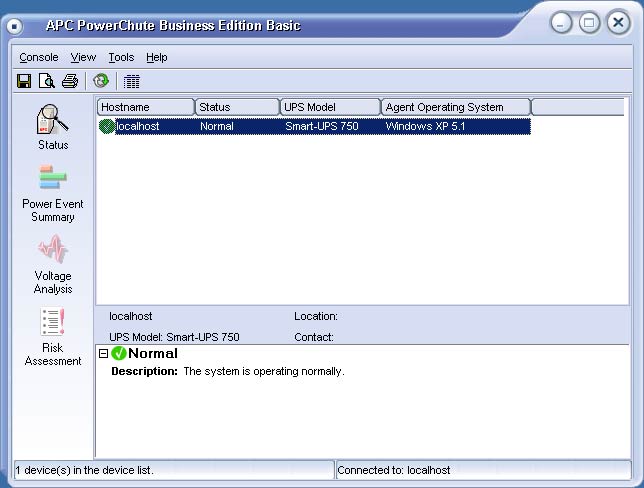

Программное обеспечение PowerChute Business Edition Basic (рис. 5) позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора уровень нагрузки и т.д.) и настраивать ИБП. Программа может управлять работой нескольких ИБП, посылать предупреждающие сообщения на пейджер, через электронную почту или пользователям локальной сети при возникновении сбоев в питании и корректно закрывать операционную систему при перебоях питания.

Рис. 5. Главное окно утилиты PowerChute Personal Edition

Рис. 5. Главное окно утилиты PowerChute Personal Edition

По желанию пользователя можно задать номинальное выходное напряжение при работе от батарей (220, 230 или 240 В) и режим работы AVR, выбрав моменты включения режимов повышения (196, 200, 204 или 208 В) и понижения напряжения (253, 257, 261 или 265 В). Изменение этих параметров дает возможность настроить ИБП на работу с сетью электропитания, уменьшая количество переключений и продлевая срок службы как ИБП, так и батарей. Например, влияние изменения момента включения режима повышения напряжения на работу ИБП показано в табл. 2.

Точки переключения при работе ИБП Включение режима повышения выходного напряжения
При 196 В При 208 В

При понижении напряжения

(на входе/на выходе после переключения (перед переключением), В

246/246 (218) 246/246 (218)
197/227 (197) 208/238 (208)
171/220 (197) 182/234 (210)
На питание нагрузки от батареи, В 155 164
На питание нагрузки от сети электропитания, В 160 169

При повышении напряжения

(на входе/на выходе после переключения (перед переключением), В

180/207 (231) 191/219 (246)
203/203 (233) 216/216 (246)
253/225 (253) 253/225 (253)

Таблица 2

Зависимости времени перехода на питание от батарей от величины входного напряжения не наблюдалось — в обоих случаях оно составляло около 3 мс (рис. 6). Окончательная форма импульса устанавливалась в течение нескольких периодов.

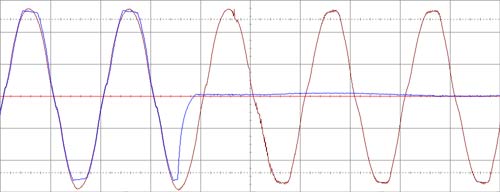

Рис. 6. Переключение на питание от аккумуляторной батареи APC Smart-UPS 750

Рис. 6. Переключение на питание от аккумуляторной батареи APC Smart-UPS 750

В конце заряда батарей параметры выходного сигнала практически не изменялись. Отключение выполнялось без всплесков. Возврат с питания от батарей на питание от сети произошел без задержек, в момент переключения был виден лишь небольшой всплеск на осциллограмме (рис. 7).

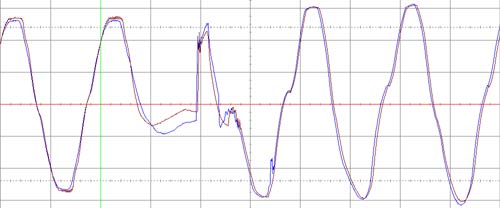

Рис 7. Восстановление питания от электросети и конец заряда батарей APC Smart-UPS 750

Рис 7. Восстановление питания от электросети и конец заряда батарей APC Smart-UPS 750

Время работы до полной разрядки батарей при нагрузке с одним компьютером и 17-дюймовым монитором — 24 мин 40 с.

IPPON Back Comfo Pro 600

Выбор редакции - IPPON Back Comfo Pro 600ИБП IPPON Back Comfo Pro 600 относится к типу Line-Interactive и обладает выходной мощностью 600 В•А.

Данное устройство отмечено знаком «Выбор редакции» за оригинальный дизайн, отличную работу во всех режимах и хорошие функциональные возможности.

ИБП изготовлен в пластмассовом корпусе оригинальной формы. На передней панели расположена кнопка включения и два светодиодных индикатора, указывающих на источник питания нагрузки (сеть или батарея) и состояние батареи. На наклонной верхней панели размещены разъемы подключения нагрузки и разъемы RJ-11 для защиты телефона или модема. Здесь же находится ручка для переноски ИБП. Разъемы для подключения нагрузки разделены на две группы: одна группа обеспечивает только фильтрацию скачков напряжения в электросети, а другая группа, кроме фильтрации, — резервное питание нагрузки от батареи. В обеих группах имеется по две розетки IEC и по одной обычной сетевой розетке.

На задней панели расположены разъемы для подключения к компьютеру (USB и DB-9F) и кнопка включения автоматического предохранителя. Разъем для подключения к сети находится на небольшом кабеле, выходящем из задней панели.

В этой модели используется аккумуляторная батарея CSB GP 1272 F2 с напряжением 12 В и емкостью 7,2 А•ч, заменить которую пользователь может самостоятельно.

Функция экономии энергии (Green Power) при исчезновении напряжения в сети и отсутствии нагрузки автоматически выключает ИБП через 5 мин.

В комплект поставки входят кабель для подключения к сети электропитания, два кабеля для подключения нагрузки, кабель для подключения к COM-порту, кабель USB, телефонный кабель, руководство по эксплуатации на русском языке и компакт-диск с программным обеспечением.

Программное обеспечение Winpower (рис. 8) (с возможностью переключения на русский язык) позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора уровень нагрузки и т.д.) и настраивать ИБП. Программа предоставляет широкие возможности сетевого администрирования ИБП, подключенных к различным компьютерам и серверам. Программа может также посылать предупреждающие сообщения через электронную почту или пользователям локальной сети при возникновении сбоев в питании и корректно закрывать операционную систему при перебоях питания.

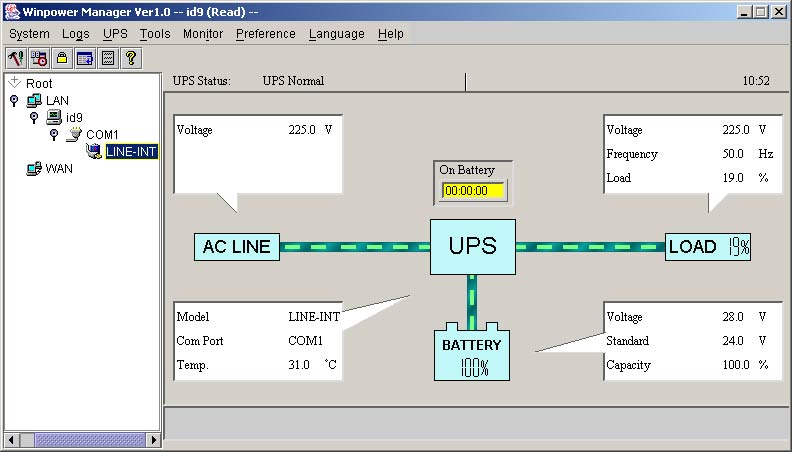

Рис. 8. Главное окно утилиты Winpower

Рис. 8. Главное окно утилиты Winpower

Блок AVR обеспечивает понижение и повышение входного напряжения. Режим повышения входного напряжения включился при напряжении 200 В, а понижения — при 244 В.

Влияния величины входного напряжения на время перехода на питание от батареи не наблюдалось — и в первом и втором случае оно равнялось примерно 5 мс (рис. 9).

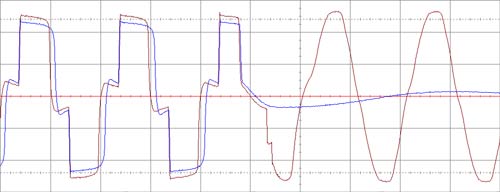

Рис. 9. Переключение на питание от аккумуляторной батареи IPPON Back Comfo Pro 600

Рис. 9. Переключение на питание от аккумуляторной батареи IPPON Back Comfo Pro 600

В конце заряда батареи форма и амплитуда импульса почти не изменялись, отключение выполнялось без всплесков. Возврат с питания от батареи на питание от сети происходил без задержек (рис. 10).

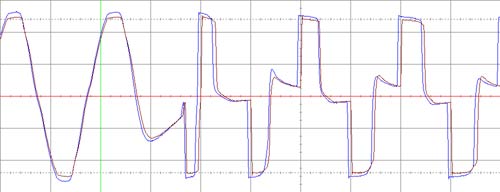

Рис 10. Восстановление питания от электросети и конец заряда батареи IPPON Back Comfo Pro 600

Рис 10. Восстановление питания от электросети и конец заряда батареи IPPON Back Comfo Pro 600

ИБП обеспечивал питание компьютера с 17-дюймовым монитором в течение 17 мин 30 с.

На питание нагрузки от батареи ИБП перешел при понижении входного напряжения до 167 В, а к работе от сети вернулся при повышении напряжения сети до 172 В.

IPPON Smart Protect Pro 700

PPON Smart Protect Pro 700ИБП IPPON Smart Protect Pro 700 относится к типу Line-Interactive с выходным напряжением синусоидальной формы и обладает выходной мощностью 700 В•А.

ИБП изготовлен в металлическом корпусе с пластмассовой передней панелью. На передней панели находятся выключатель питания, кнопка отключения звуковой сигнализации (включения внутреннего теста) и шесть расположенных вертикально в ряд светодиодных индикаторов. Два нижних индикатора показывают режим работы (от сети или от батарей) и работу регулятора напряжения, а четыре верхних отражают наличие неисправностей и, в зависимости от режима работы, уровень нагрузки и перегрузку или остаточный заряд батарей и низкий уровень заряда.

На задней панели ИБП имеются разъем для подключения к сети электропитания, четыре розетки для подключения нагрузки, разъемы RJ-45 для защиты оборудования от скачков напряжения в компьютерной сети, разъем управления DB-9F, кнопка включения автомата защиты входных цепей от перегрузки и закрытый крышкой отсек для установки SNMP-карт.

В этой модели используются две соединенные последовательно аккумуляторные батареи CSB 1234W F2 с напряжением 12 В и емкостью 7 А•ч. Замену батарей пользователь может выполнить самостоятельно.

Функция экономии энергии (Green Power) при исчезновении напряжения в сети и отсутствии нагрузки автоматически выключает ИБП через 5 мин.

В устройстве применяется вентилятор охлаждения, создающий дополнительный шум.

В комплект поставки входят кабель для подключения к сети электропитания, два кабеля для подключения нагрузки, стандартный кабель последовательного интерфейса RS232, руководство по эксплуатации на русском языке, сетевой кабель (прямой, UTP CAT5) и компакт-диск с программным обеспечением.

Программное обеспечение Winpower (см. рис. 8) позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора, уровень нагрузки и т.д.) и настраивать ИБП. Программа предоставляет широкие возможности сетевого администрирования ИБП, подключенных к различным компьютерам и серверам. Программа может также посылать предупреждающие сообщения через электронную почту или пользователям локальной сети при возникновении сбоев в питании и корректно закрывать операционную систему при перебоях питания.

Блок AVR обеспечивает понижение и повышение входного напряжения. Режим повышения входного напряжения включился при напряжении 182 В, а понижения — при 240 В.

Влияния величины входного напряжения на время перехода на питание от батарей не наблюдалось — и в первом и во втором случае оно равнялось примерно 6 мс (рис. 11). В конце заряда батарей форма и амплитуда импульса не изменялись, отключение выполнялось без всплесков. Возврат с питания от батарей на питание от сети происходил без задержек (рис. 12): момент переключения заметен по небольшому искажению формы синусоиды.

Питание компьютера с 17-дюймовым монитором обеспечивалось в течение 48 мин 30 с, что оказалось лучшим результатом в этом тестировании.

На питание нагрузки от батарей ИБП перешел при понижении входного напряжения до 165 В, а к работе от сети вернулся при повышении напряжения сети до 172 В.

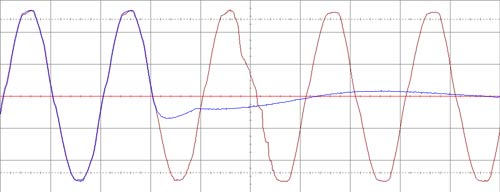

Рис. 11. Переключение на питание от аккумуляторной батареи IPPON Smart Protect Pro 700

Рис. 11. Переключение на питание от аккумуляторной батареи IPPON Smart Protect Pro 700

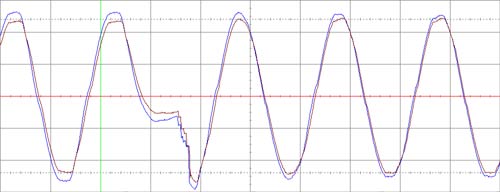

Рис. 12. Восстановление питания от электросети и конец заряда батарей IPPON Smart Protect Pro 700

Рис. 12. Восстановление питания от электросети и конец заряда батарей IPPON Smart Protect Pro 700

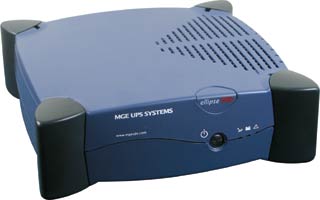

MGE Pulsar Ellipse 500 USBS

MGE Pulsar Ellipse 500 USBS ИБП MGE Pulsar Ellipse 500 USBS относится к типу Standby и имеет выходную мощность 480 В•А.

ИБП может эксплуатироваться как в горизонтальном, так и в вертикальном положении (при этом кнопка включения должна быть вверху). Он изготовлен в пластмассовом корпусе, на передней панели которого находятся кнопка включения и три светодиодных индикатора, указывающих на источник питания нагрузки (сеть или батарея), низкий уровень заряда и необходимость замены аккумулятора, а также на перегрузку и неисправность ИБП.

На задней панели расположены три обычные розетки для подключения нагрузки, из которых одна обеспечивает только фильтрацию скачков напряжения в электросети, а две другие, кроме фильтрации, — резервное питание нагрузки от батареи. При этом кнопка включения не отключает питание от фильтрующей розетки. Универсальный коммуникационный порт (разъем RJ-11) позволяет подключить ИБП к USB или к последовательному порту компьютера.

Также на задней панели находится кнопка включения автоматического предохранителя, разъемы RJ-45 для защиты оборудования от скачков напряжения в компьютерной или телефонной сети и несъемный кабель для подключения к электросети.

В данной модели используется батарея CSB HR 1224W F2F1 с напряжением 12 В, которую несложно заменить самостоятельно.

В комплект поставки включены кабель для подключения к COM-порту компьютера, кабель для подключения к USB-порту компьютера, телефонный кабель и инструкция по эксплуатации.

Последнюю версию программного обеспечения Personal Solution-Pac (рис. 13) можно взять на сайте производителя (www.mgeups.ru). ПО позволяет контролировать такие рабочие параметры, как уровень заряда батарей, уровень нагрузки ИБП в процентах и выходное напряжение. При работе с этим ИБП программа позволяет задать режимы отключения нагрузки, выбрать напряжение перехода на питание от батареи при понижении напряжения до 161 или 184 В (точка перехода при повышении напряжения при этом не изменяется — 264 В) и выходное напряжение при работе от батарей 220, 230 или 240 В и ряд других параметров. При отсутствии электропитания программа закрывает операционную систему и отключает компьютер.

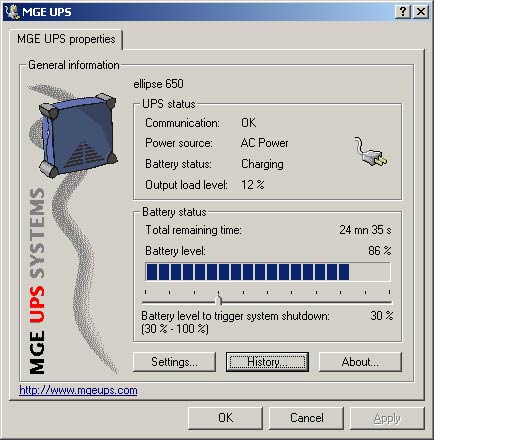

Рис. 13. Главное окно утилиты Personal Solution-Pac

Рис. 13. Главное окно утилиты Personal Solution-Pac

Как и положено ИБП типа Standby, блок AVR отсутствует. На питание нагрузки от батареи ИБП перешел при понижении входного напряжения до 160 В, а к работе от сети вернулся при повышении напряжения сети до 169 В. Питание компьютера с 17-дюймовым монитором обеспечивалось в течение 13 мин 10 с.

Влияния величины входного напряжения на время перехода на питание от батареи не наблюдалось — в обоих случаях оно составляло около 8 мс, однако переключение сопровождалось переходным процессом с многочисленными импульсами (рис. 14).

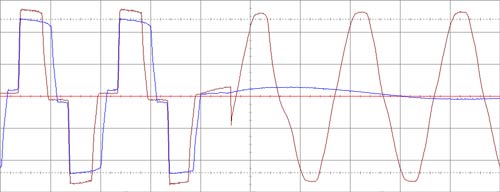

Рис. 14. Переключение на питание от аккумуляторной батареи MGE Pulsar Ellipse 500

Рис. 14. Переключение на питание от аккумуляторной батареи MGE Pulsar Ellipse 500

В конце заряда батареи заметно изменилась форма выходного напряжения (уменьшилась амплитуда и увеличилась продолжительность импульса). Отключение выполнялось без всплесков. Возврат с питания от батареи на питание от сети происходил с небольшой задержкой и сопровождался паразитным импульсом (рис. 15).

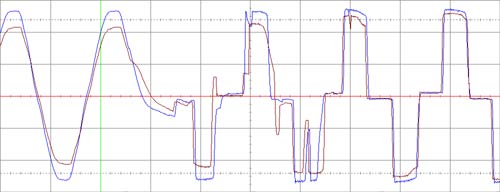

Рис. 15. Восстановление питания от электросети и конец заряда батареи MGE Pulsar Ellipse 500

Рис. 15. Восстановление питания от электросети и конец заряда батареи MGE Pulsar Ellipse 500

MGE Pulsar Evolution 500

MGE Pulsar Evolution 500Источник бесперебойного питания MGE Pulsar Evolution 500 относится к типу Line-Interactive с выходным напряжением, близким к синусоидальной форме, и имеет выходную мощность 500 В•А. Главной его особенностью является возможность раздельного управления выходными розетками.

ИБП выполнен в металлическом корпусе формфактора 1 U и может быть установлен вертикально, закреплен на стене или смонтирован в стандартную 19-дюймовую стойку.

На передней панели источника имеются кнопка включения с подсветкой и светодиодные индикаторы. Две линейки из четырех светодиодов показывают мощность подключенной нагрузки и оставшийся заряд аккумуляторов, а шесть отдельных светодиодов — состояние ИБП: питание от батарей, подачу напряжения на первый и второй управляемые сегменты, включение режима стабилизации напряжения, перегрузку и неисправности ИБП.

На задней панели ИБП находятся разъем для подключения к сети электропитания, четыре разъема для подключения нагрузки (из которых два программируемые), разъемы RS-232 и USB для связи с компьютером, разъемы RJ-45 для защиты компьютерной сети от переходных процессов и отсек для установки дополнительных плат (в частности, платы SNMP/WEB, предназначенной для контроля и управления через Ethernet или Интернет). Управляемые разъемы позволяют выполнять дистанционный запуск подключенной нагрузки и управлять временем резервирования.

В данной модели ИБП применяются две соединенные последовательно аккумуляторные батареи Panasonic UP-RW0645CH1 с напряжением 6 В и емкостью 9 А•ч, которые пользователь может заменить самостоятельно.

В устройстве применен вентилятор охлаждения, который создает дополнительный шум.

В комплекте поставки — два кабеля для подключения нагрузки, кабель для подключения к последовательному порту, кабель USB, подставки для вертикальной установки и кронштейны для монтажа на стену и в стойку, инструкция по эксплуатации и диск с программным обеспечением.

Программное обеспечение Personal Solution-Pac (рис. 16) позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора уровень нагрузки и т.д.) и производить различные настройки ИБП.

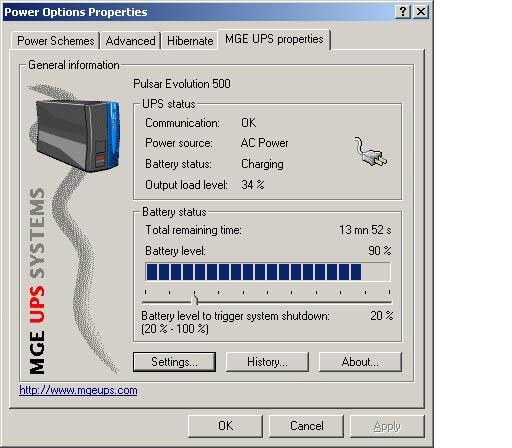

Рис. 16. Главное окно утилиты Personal Solution-Pac

Рис. 16. Главное окно утилиты Personal Solution-Pac

Используя дополнительное ПО UPS Driver (рис. 17), можно настроить ИБП на работу с сетью электропитания, уменьшая количество переключений и тем самым продлевая срок службы ИБП и батареи. Для этого нужно задать значение выходного напряжения (200, 220, 230 или 240 В), напряжения срабатывания блока AVR и напряжения перехода на питание нагрузки от батареи. Все параметры имеют широкие пределы регулирования, зависящие от установленной величины выходного напряжения, что позволяет выполнить точную настройку. Перед запуском UPS Driver необходимо остановить работу защитного модуля ПО Personal Solution-Pac.

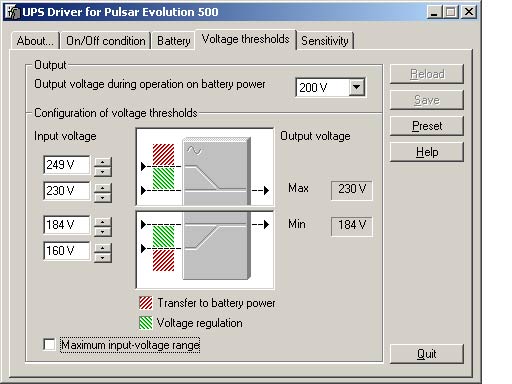

Рис. 17. Утилита настройки UPS Driver

Рис. 17. Утилита настройки UPS Driver

Переключение на питание от батарей независимо от входного напряжения происходило практически без задержки — только искажалась форма отрицательного импульса (рис. 18). В конце заряда батарей форма импульса приближалась к трапеции, отключение сопровождалось затухающими колебаниями с частотой около 25 Гц. Возврат с питания от батарей на питание от сети осуществлялся без задержек (рис. 19).

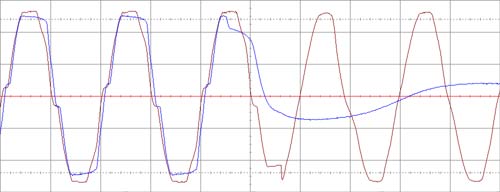

Рис. 18. Переключение на питание от аккумуляторной батареи MGE Pulsar Evolution 500

Рис. 18. Переключение на питание от аккумуляторной батареи MGE Pulsar Evolution 500

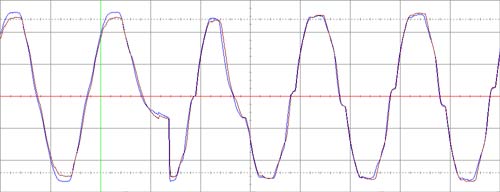

Рис. 19. Восстановление питания от электросети и конец заряда батарей MGE Pulsar Evolution 500

Рис. 19. Восстановление питания от электросети и конец заряда батарей MGE Pulsar Evolution 500

Время работы до полной разрядки батарей при нагрузке с одним компьютером и 17-дюймовым монитором было равно 18 мин 00 с.

При заводских установках режим повышения выходного напряжения включился при напряжении 183 В, а понижения — при 253 В.

На питание от батарей источник перешел при снижении входного напряжения до 160 В (заводская установка) и вернулся на работу от сети при последующем повышении напряжения сети до 167 В.

Microlab UPS-650GP

Microlab UPS-650GPИБП Microlab UPS-650GP относится к типу Line-Interactive и имеет выходную мощность 650 В•А.

ИБП изготовлен в пластмассовом корпусе. На передней панели расположены кнопка включения с очень ярким индикатором синего цвета и жидкокристаллическое табло индикации состояния ИБП. На табло отображаются источник питания нагрузки (сеть или батарея), выходное напряжение, уровень заряда батарей и перегрузка ИБП. Угол наклона табло можно в небольших пределах регулировать.

На задней панели ИБП находятся гнездо для плавкого предохранителя, разъемы RJ-45 для защиты оборудования от скачков напряжения телефонной сети, разъем DB-9F для подключения к компьютеру и несъемный кабель подключения к сети электропитания. Здесь же расположены четыре розетки IEC для подключения нагрузки, которые разделены на две группы. Одна розетка обеспечивает только фильтрацию скачков напряжения в электросети, а три оставшиеся, кроме фильтрации, — резервное питание нагрузки от батареи.

В этой модели используется аккумуляторная батарея Fujian Quanzhou BT-12M7.2AT с напряжением 12 В и емкостью 7,2 А•ч, замену которой пользователь может выполнить самостоятельно.

В комплект поставки входят кабель для подключения нагрузки, кабель для подключения к COM-порту (специальной распайки), телефонный кабель, руководство по эксплуатации и компакт-диск с программным обеспечением.

Программное обеспечение UPSilon 2000 позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора, уровень нагрузки и т.д.) и производить различные настройки ИБП (рис. 20). При отсутствии электропитания программа закрывает операционную систему и отключает компьютер. Программа может также посылать предупреждающие сообщения администратору через пейджер, модем или электронную почту.

После установки ПО связь между компьютером и UPS установилась только после ручного выбора порта COM1 в меню Settings.

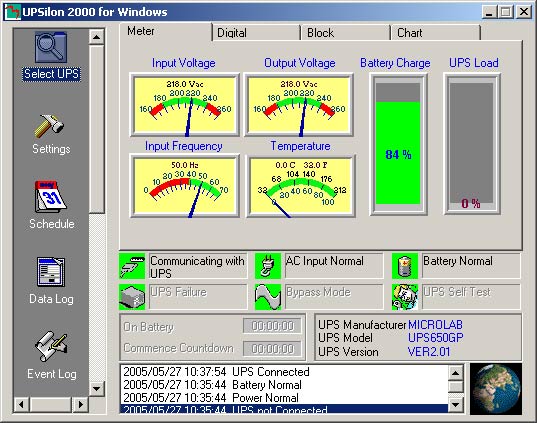

Рис. 20. Главное окно утилиты UPSilon 2000

Рис. 20. Главное окно утилиты UPSilon 2000

Блок AVR обеспечивает понижение и повышение входного напряжения. Режим повышения входного напряжения включился при напряжении 212 В, а понижения — при 251 В.

ИБП продемонстрировал сильную зависимость времени перехода на питание нагрузки от батареи от действующего входного напряжения (рис. 21), которое равнялось 4 мс при входном напряжении 180 В и возросло до 16 мс при повышении входного напряжения до 220 В.

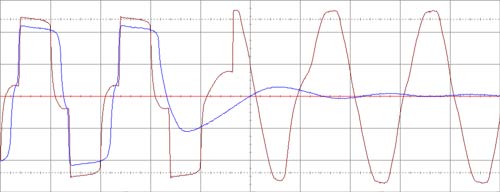

Рис. 21. Переключение на питание от аккумуляторной батареи Microlab UPS-650GP

Рис. 21. Переключение на питание от аккумуляторной батареи Microlab UPS-650GP

В конце заряда батареи форма выходного напряжения заметно изменилась (уменьшилась амплитуда и увеличилась продолжительность импульса). Отключение было выполнено без всплесков. Возврат с питания от батарей на питание от сети происходил без задержек, но с небольшим искажением формы первых импульсов (рис. 22).

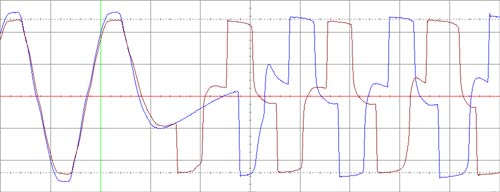

Рис. 22. Восстановление питания от электросети и конец заряда батарей Microlab UPS-650GP

Рис. 22. Восстановление питания от электросети и конец заряда батарей Microlab UPS-650GP

Питание компьютера с 17-дюймовым монитором обеспечивалось в течение 7 мин 40 с.

На питание нагрузки от батарей ИБП перешел при понижении входного напряжения до 178 В, а к работе от сети вернулся при повышении напряжения сети до 186 В.

POWERCOM IMPERIAL IMP-625AP

POWERCOM IMPERIAL IMP-625APИБП POWERCOM IMPERIAL IMP-625AP относится к типу Line-Interactive и имеет выходную мощность 625 В•А.

ИБП изготовлен в пластмассовом корпусе и имеет оригинальный внешний вид. Он является совершенно новой разработкой компании и должен появиться в продаже в конце лета. На передней панели расположены кнопка управления и три светодиодных индикатора, указывающих на источник питания нагрузки (сеть или батарея), низкий уровень заряда и необходимость замены аккумулятора и на перегрузку ИБП.

На задней панели ИБП находятся разъем для подключения к сети электропитания со встроенным гнездом для плавкого предохранителя, разъемы RJ-45 для защиты оборудования от скачков напряжения в компьютерной или телефонной сети и разъем USB для подключения к компьютеру. Здесь же расположены пять розеток IEC для подключения нагрузки, которые разделены на две группы. Две розетки обеспечивают только фильтрацию скачков напряжения в электросети, а три оставшиеся, кроме фильтрации, — резервное питание нагрузки от батареи.

В этой модели используется аккумуляторная батарея CSB GP 1272 F2 с напряжением 12 В и емкостью 7,2 А•ч. Замену батареи пользователь может выполнить самостоятельно.

В комплект поставки входят кабель для подключения к сети электропитания, кабель для подключения нагрузки, кабель USB, телефонный кабель, руководство по эксплуатации и компакт-диск с программным обеспечением.

Программное обеспечение UPSMON Plus позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора, уровень нагрузки и т.д.) и производить различные настройки ИБП (рис. 23). При отсутствии электропитания программа закрывает операционную систему и отключает компьютер. Программа может также посылать предупреждающие сообщения администратору через пейджер, модем или электронную почту. Программу можно русифицировать, скачав обновление с сайта производителя.

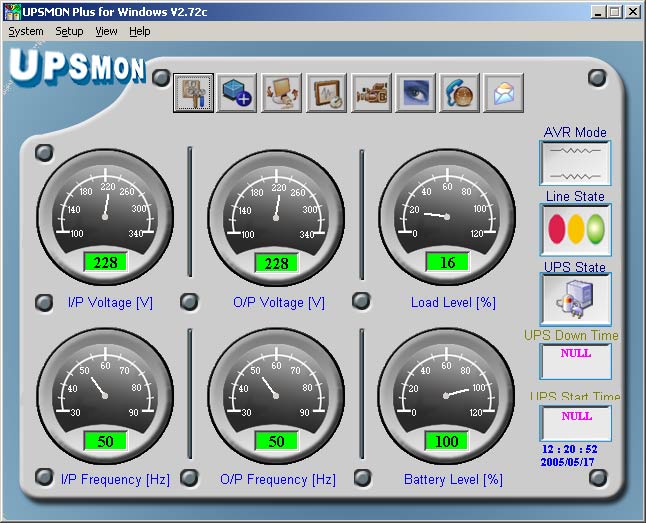

Рис. 23. Главное окно утилиты UPSMON Plus

Рис. 23. Главное окно утилиты UPSMON Plus

Блок AVR обеспечивает понижение и повышение входного напряжения. Режим повышения входного напряжения включился при напряжении 202 В, а понижения — при 240 В.

Влияния величины входного напряжения на время перехода на питание от батареи не наблюдалось — в обоих случаях оно составляло около 5 мс (рис. 24). Окончательная форма импульса устанавливалась в течение нескольких периодов.

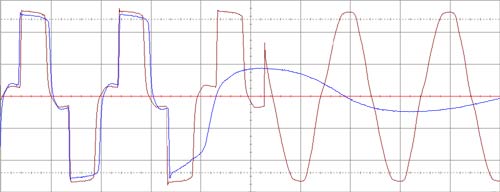

Рис. 24. Переключение на питание от аккумуляторной батареи POWERCOM IMPERIAL IMP-625AP

Рис. 24. Переключение на питание от аккумуляторной батареи POWERCOM IMPERIAL IMP-625AP

В конце заряда батареи форма выходного напряжения изменилась незначительно (немного уменьшилась амплитуда и увеличилась продолжительность импульса). Отключение сопровождалось несколькими колебаниями небольшой амплитуды. Возврат с питания от батареи на питание от сети произошел без задержек, но с небольшим паразитным импульсом (рис. 25).

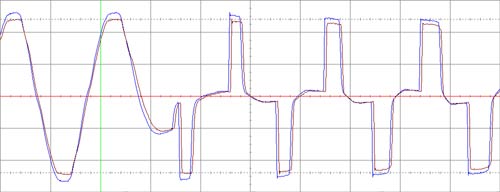

Рис. 25. Восстановление питания от электросети и конец заряда батареи POWERCOM IMPERIAL IMP-625AP

Рис. 25. Восстановление питания от электросети и конец заряда батареи POWERCOM IMPERIAL IMP-625AP

Питание компьютера с 17-дюймовым монитором обеспечивалось в течение 17 мин 40 с.

На питание нагрузки от батареи ИБП перешел при понижении входного напряжения до 165 В, а к работе от сети вернулся при повышении напряжения сети до 174 В.

POWERCOM WOW-500U

Выбор редакции - POWERCOM WOW-500UИБП POWERCOM WOW-500U относится к типу Standby. Суммарная выходная мощность устройства — 1200 В•А, при этом к розеткам, обеспечивающим резервное питание, можно подключать нагрузку мощностью до 700 В•А.

По результатам тестирования этот ИБП, несмотря на небольшое время резервирования, был удостоен знака «Выбор редакции» за оригинальный дизайн и отличную работу во всех режимах. Он продемонстрировал лучшую из протестированных ИБП работу электроники и хорошие функциональные возможности.

ИБП изготовлен в малогабаритном пластмассовом корпусе оригинальной формы. Имеющиеся на корпусе отверстия позволяют закрепить его на стене в различных положениях (любой из боковых граней вверх). На верхней панели расположены кнопка управления, три светодиодных индикатора и три стандартные розетки для подключения нагрузки. Кнопкой управления выполняются включение и выключение ИБП, включение режима самотестирования и отключение звука. Индикаторы показывают источник питания нагрузки (сеть или батарея), необходимость замены аккумулятора и перегрузку ИБП. Розетки для подключения нагрузки разделены на две группы. Две розетки обеспечивают фильтрацию скачков напряжения в электросети и резервное питание нагрузки от батареи, а одна розетка — только фильтрацию. Розетки имеют защиту от попадания в них посторонних предметов.

Несъемный кабель для подключения к сети электропитания выходит из короткой боковой грани, на которой также расположена кнопка включения автоматического предохранителя. На длинной боковой грани расположены разъемы RJ-45 для защиты оборудования от скачков напряжения в телефонной сети и разъем USB для подключения к компьютеру.

При отсутствии нагрузки ИБП автоматически выключается примерно через час.

В этой модели используется аккумуляторная батарея Shengwei 6FM3.5 с напряжением 12 В и емкостью 3,5 А•ч. Замену батареи пользователь может выполнить самостоятельно.

В комплект поставки включены кабель USB для подключения к компьютеру, телефонный кабель, руководство по эксплуатации и компакт-диск с программным обеспечением.

Программное обеспечение UPSMON Plus позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора, уровень нагрузки и т.д.) и производить различные настройки ИБП (см. рис. 23). При отсутствии электропитания программа закрывает операционную систему и отключает компьютер. Программа может также посылать предупреждающие сообщения администратору через пейджер, модем или электронную почту. Программу можно русифицировать, скачав обновление с сайта производителя.

Блока AVR этот ИБП не имеет, как и положено устройствам типа Standby. На питание нагрузки от батареи ИБП перешел при понижении входного напряжения до 171 В, а к работе от сети вернулся при повышении напряжения сети до 184 В. Питание компьютера с 17-дюймовым монитором обеспечивалось в течение 4 мин 20 с.

Влияния величины входного напряжения на время перехода на питание от батарей не наблюдалось — в обоих случаях оно составляло около 4 мс (рис. 26). Окончательная форма импульса устанавливалась в течение нескольких периодов.

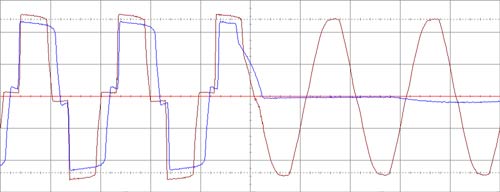

Рис. 26. Переключение на питание от аккумуляторной батареи POWERCOM WOW-500U

Рис. 26. Переключение на питание от аккумуляторной батареи POWERCOM WOW-500U

В конце заряда батареи форма выходного напряжения заметно изменилась (уменьшилась амплитуда и увеличилась продолжительность импульса). Отключение питания нагрузки при разряде батареи выполнялось практически мгновенно. Возврат с питания от батареи на питание от сети происходил без задержек (рис. 27).

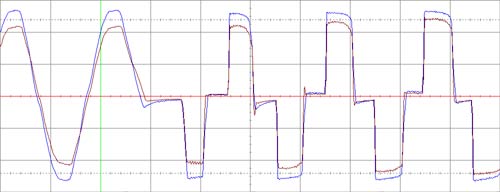

Рис. 27. Восстановление питания от электросети и конец заряда батарей POWERCOM WOW-500U

Рис. 27. Восстановление питания от электросети и конец заряда батарей POWERCOM WOW-500U

Powerware 3105 500VA

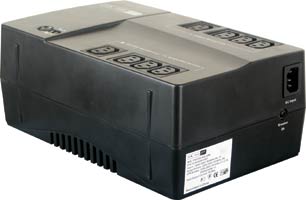

Powerware 3105 500VAИБП Powerware 3105 500VA относится к типу Standby и имеет выходную мощность 500 ВА.

ИБП изготовлен в компактном пластмассовом корпусе; имеющиеся на задней стенке пазы позволяют закрепить его на стене. На верхней панели находятся кнопка включения и два светодиодных индикатора, указывающих на источник питания нагрузки (сеть или батарея), низкий уровень заряда аккумулятора и перегрузку ИБП. Также на верхней панели расположены восемь розеток IEC для подключения нагрузки. Розетки разделены на две группы по четыре в каждой. Одна группа розеток обеспечивает только фильтрацию скачков напряжения в электросети, а другая, кроме фильтрации, — резервное питание нагрузки от батареи.

На одной из коротких боковых сторон расположены разъем подключения кабеля питания и кнопка включения автомата защиты от перегрузок. На противоположной стороне находятся разъемы RJ-11 для защиты телефона или модема от скачков напряжения в телефонной линии и разъем USB для связи с компьютером.

В этой модели используется аккумуляторная батарея First Power FP1250 с напряжением 12 В и емкостью 5 А•ч. Замену батареи пользователь может выполнить самостоятельно.

В комплект поставки включены кабель для подключения к сети электропитания, кабель для подключения нагрузки, кабель USB, руководство по эксплуатации и компакт-диск с программным обеспечением.

Программное обеспечение LanSafe (рис. 28) позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора, уровень нагрузки и т.д.) и настраивать ИБП. Программа может также посылать предупреждающие сообщения через электронную почту при возникновении сбоев в питании и корректно закрывать операционную систему при перебоях питания.

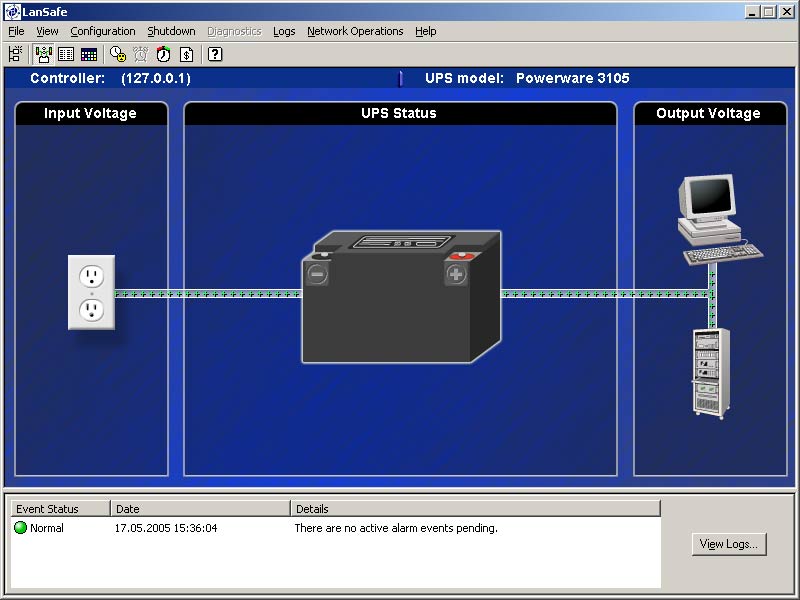

Рис. 28. Главное окно утилиты LanSafe

Рис. 28. Главное окно утилиты LanSafe

Блок AVR у этого ИБП отсутствует, как и положено устройствам типа Standby. На питание нагрузки от батареи ИБП перешел при понижении входного напряжения до 186 В, а к работе от сети вернулся при повышении напряжения сети до 191 В. Питание компьютера с 17-дюймовым монитором обеспечивалось в течение 11 мин 50 с.

Из-за очень высокого напряжения перехода на питание нагрузки от батареи мы измерили время перехода только при входном напряжении 220 В (рис. 29). Переключение выполняется быстро (около 4 мс), но при этом возникают нежелательные всплески.

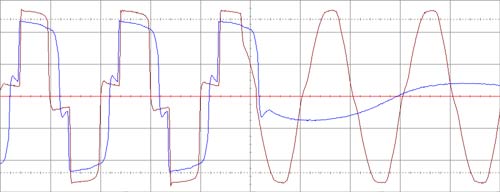

Рис. 29. Переключение на питание от аккумуляторной батареи Powerware 3105 500VA

Рис. 29. Переключение на питание от аккумуляторной батареи Powerware 3105 500VA

В конце заряда батареи форма выходного напряжения заметно изменилась (уменьшилась амплитуда и увеличилась продолжительность импульса). Отключение сопровождалось несколькими колебаниями небольшой амплитуды. Возврат с питания от батареи на питание от сети произошел без задержек (рис. 30).

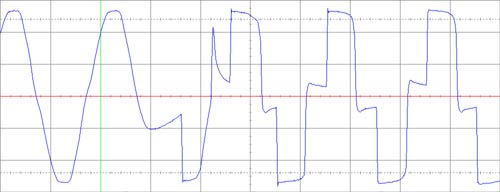

Рис. 30. Восстановление питания от электросети и конец заряда батареи Powerware 3105 500VA

Рис. 30. Восстановление питания от электросети и конец заряда батареи Powerware 3105 500VA

Powerware 5110 700VA

Powerware 5110 700VAИБП Powerware 5110 700VA относится к типу Line-Interactive и имеет выходную мощность 700 В•А.

ИБП изготовлен в пластмассовом корпусе, на передней панели которого находятся кнопка управления и три светодиодных индикатора, указывающих на источник питания нагрузки (сеть или батарея), низкий уровень заряда и необходимость замены аккумулятора и на перегрузку ИБП.

Кнопкой управления выполняется включение и выключение питания нагрузки, а также запуск режима самодиагностики для определения перегрузки ИБП или недостаточного заряда батарей.

На задней панели расположены восемь разъемов IEC для подключения нагрузки, которые разделены на две группы по четыре разъема. Одна группа разъемов обеспечивает только фильтрацию скачков напряжения в электросети, а другая, кроме фильтрации, — резервное питание нагрузки от батареи. Здесь же находятся разъем для подключения к сети, кнопка включения автоматического предохранителя, разъемы RJ-11 защиты аппаратуры, подключенной к телефонной линии, и разъем USB для связи с компьютером.

В этой модели используется аккумуляторная батарея First Power FP1270 с напряжением 12 В и емкостью 7 А•ч. Замену батареи пользователь может выполнить самостоятельно.

В комплект поставки входят кабель для подключения к сети электропитания, три кабеля для подключения нагрузки, кабель USB, телефонный кабель и компакт-диск с программным обеспечением.

Программное обеспечение LanSafe (рис. 31) позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора, уровень нагрузки и т.д.) и настраивать ИБП. Программа может также посылать предупреждающие сообщения через электронную почту при возникновении сбоев в питании и корректно закрывать операционную систему при перебоях питания.

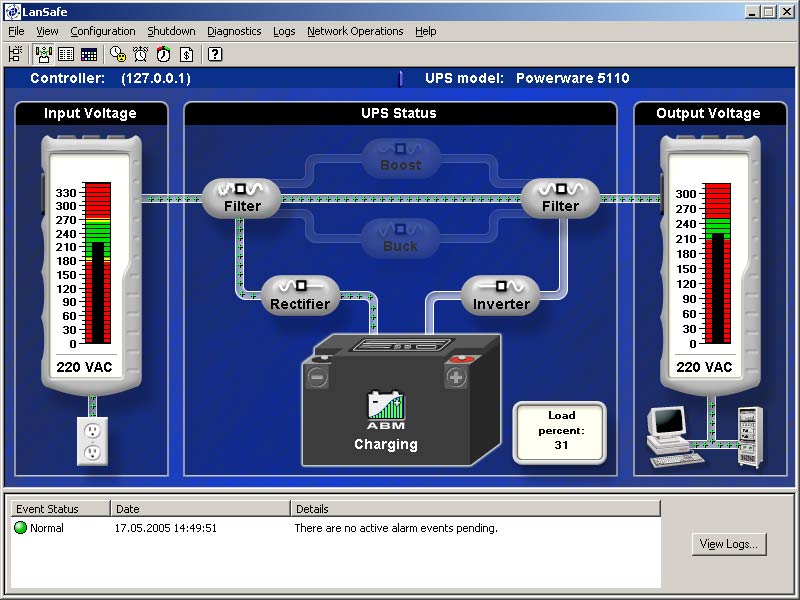

Рис. 31. Главное окно утилиты LanSafe

Рис. 31. Главное окно утилиты LanSafe

Блок AVR обеспечивает понижение и повышение входного напряжения. Режим повышения входного напряжения включился при напряжении 208 В, а понижения — при 249 В.

Влияния величины входного напряжения на время перехода на питание от батареи не наблюдалось — в обоих случаях оно составляло около 6 мс (рис. 32).

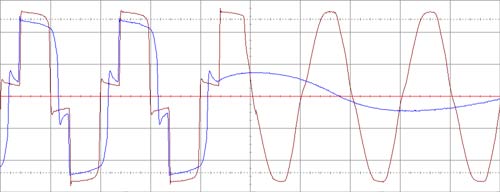

Рис 32. Переключение на питание от аккумуляторной батареи Powerware 5110 700VA

Рис 32. Переключение на питание от аккумуляторной батареи Powerware 5110 700VA

В конце заряда батареи форма выходного напряжения заметно изменилась (уменьшилась амплитуда и увеличилась продолжительность импульса). Отключение сопровождалось несколькими колебаниями небольшой амплитуды. Возврат с питания от батареи на питание от сети произошел без задержек (рис. 33).

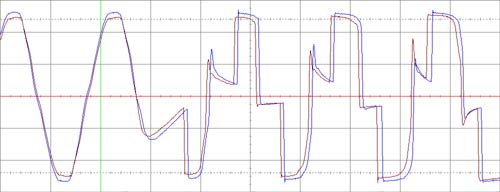

Рис. 33. Восстановление питания от электросети и конец заряда батареи Powerware 5110 700VA

Рис. 33. Восстановление питания от электросети и конец заряда батареи Powerware 5110 700VA

Питание компьютера с 17-дюймовым монитором обеспечивалось в течение 22 мин.

На питание нагрузки от батареи ИБП перешел при понижении входного напряжения до 179 В, а к работе от сети вернулся при повышении напряжения сети до 187 В.

SVEN Power Pro 650

SVEN Power Pro 650ИБП SVEN Power Pro 650 относится к типу Line-Interactive и обладает выходной мощностью 650 В•А.

ИБП изготовлен в светлом пластмассовом корпусе. На передней панели расположены кнопка управления и два светодиодных индикатора, указывающих на источник питания нагрузки (сеть или батарея), низкий уровень заряда и необходимость замены аккумулятора и на перегрузку ИБП. С помощью кнопки управления выполняются включение и выключение ИБП, включение режима самодиагностики и выключение звукового сигнала.

На задней панели находятся разъем для подключения к сети электропитания, светодиодный индикатор наличия «земли», три розетки IEC для подключения нагрузки, разъемы RJ-45 для защиты оборудования от скачков напряжения в компьютерной сети или телефонной линии, автоматический предохранитель от перегрузок (нажатием кнопки автоматический предохранитель приводится в исходное состояние после перегрузки), разъем управления стандартный RS232 (DB-9F), блок из четырех DIP-переключателей выбора режима работы и кнопка сброса микропроцессора UPS. Переключателями выбора режима работы включается и выключается режим экономии энергии, устанавливается частота переменного напряжения в сети электроснабжения и номинальное входное напряжение.

Можно задать номинальное напряжение 200, 220, 230 или 240 В, при этом изменятся диапазон работы без перехода на батарею и точки срабатывания системы автоматического регулирования напряжения. Таким образом можно настроить ИБП на работу с сетью электропитания, уменьшая количество переключений и продлевая срок службы как ИБП, так и батареи.

В режиме экономии энергии ИБП, к которому не подключена нагрузка, выключится через 10 мин после отключения электроснабжения.

В инструкции по эксплуатации говорится, что в этом устройстве используется аккумуляторная батарея с напряжением 12 В и емкостью 12 А•ч. Замена батареи производится только в сервисном центре, так как открытие корпуса ИБП ведет к потере гарантии. ИБП оборудован системой улучшенного управления состоянием батарей (ABM).

В комплекте поставки — сетевой кабель, кабель для подключения нагрузки, стандартный кабель последовательного интерфейса RS232, телефонный кабель, инструкция по эксплуатации и диск с программным обеспечением.

Программное обеспечение SvenPowerManager (рис. 34) позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора, уровень нагрузки и т.д.) и настраивать ИБП. К тому же эта программа может посылать предупреждающие сообщения через электронную почту или пользователям локальной сети при возникновении сбоев в питании и корректно закрывать операционную систему при перебоях питания.

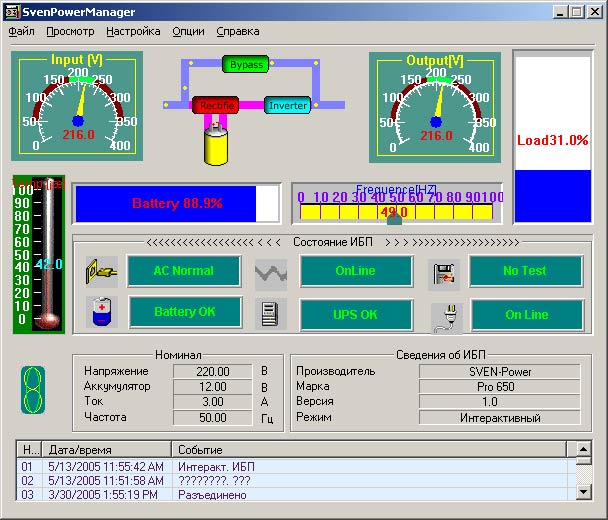

Рис. 34. Главное окно утилиты SvenPowerManager

Рис. 34. Главное окно утилиты SvenPowerManager

Блок AVR обеспечивает понижение и повышение входного напряжения. Влияние установленного значения номинального входного напряжения на работу AVR показано в табл. 3. При минимальной установке (200 В) удалось зафиксировать переход на питание от батареи как при понижении, так и при повышении напряжения на входе ИБП.

Точки переключения при работе ИБП Установленное номинальное напряжение, В
200 220 240

При понижении напряжения

(на входе/на выходе после переключения (перед переключением), В

215/215 (190) 236/236 (210)
175/205 (175) 194/227 (194) 210/245 (210)
На питание нагрузки от батареи, В 156 и 250 172 186
На питание нагрузки от сети электропитания, В 160 и 243 176 190

При повышении напряжения

(на входе/на выходе после переключения (перед переключением), В

182/182 (215) 200/200 (235) 216/216 (254)
219/193 (219) 241/211 (241)

Таблица 3. Работа AVR ИБП SVEN Power Pro 650

Питание компьютера с 17-дюймовым монитором обеспечивалось в течение 28 мин 10 с.

ИБП SVEN Power Pro 650 продемонстрировал заметную зависимость времени перехода на питание нагрузки от батареи от действующего входного напряжения, которое равнялось 9 мс при входном напряжении 180 В и возросло до 15 мс при повышении входного напряжения до 220 В, кроме того, переключение сопровождалось переходным процессом с многочисленными импульсами (рис. 35).

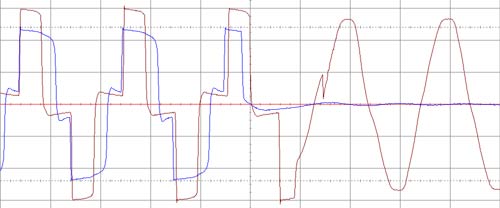

Рис. 35. Переключение на питание от аккумуляторной батареи SVEN Power Pro 650

Рис. 35. Переключение на питание от аккумуляторной батареи SVEN Power Pro 650

В конце заряда батареи форма выходного напряжения заметно изменилось (уменьшилась амплитуда и увеличилась продолжительность импульса). Отключение выполнялось практически мгновенно. Возврат с питания от батареи на питание от сети произошел без задержек (рис. 36).

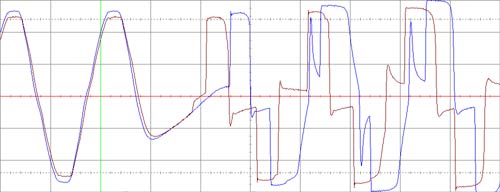

Рис. 36. Восстановление питания от электросети и конец заряда батареи SVEN Power Pro 650

Рис. 36. Восстановление питания от электросети и конец заряда батареи SVEN Power Pro 650

SVEN Power Smart 700

SVEN Power Smart 700ИБП SVEN Power Smart 700 относится к типу Line-Interactive с выходным напряжением синусоидальной формы и обладает выходной мощностью 700 В•А.

ИБП изготовлен в металлическом корпусе с пластмассовой передней панелью, на которой расположены кнопка управления и четыре светодиодных индикатора, указывающих на источник питания нагрузки (сеть или батарея), низкий уровень заряда и необходимость замены аккумулятора, перегрузку и неисправность ИБП.

С помощью кнопки управления выполняются включение и выключение ИБП, а также включение режима самодиагностики.

На задней панели находятся разъем для подключения к сети электропитания, светодиодный индикатор наличия «земли», три розетки для подключения нагрузки (две IEC и одна обычная сетевая), разъемы RJ-45 для защиты оборудования от скачков напряжения в компьютерной сети или телефонной линии, автоматический предохранитель от перегрузок (нажатием кнопки автоматический предохранитель приводится в исходное состояние после перегрузки, разъем управления стандартный RS232 (DB-9F), блок из двух DIP-переключателей установки выходного напряжения инвертора и отсек для установки платы SNMP. Плата SNMP поставляется опционально.

Можно установить выходное напряжение 210, 220 или 240 В, что определяет напряжение на нагрузке при работе от батарей.

В этой модели используются две соединенные последовательно аккумуляторные батареи SVEN SV1270 с напряжением 12 В и емкостью 7 А•ч. Система улучшенного управления состоянием батарей (ABM) продлевает срок их службы. Замену батарей нетрудно выполнить самостоятельно.

В комплект поставки входят кабель питания, кабель для подключения нагрузки, стандартный кабель последовательного интерфейса RS232, телефонный кабель, инструкция по эксплуатации и диск с программным обеспечением.

Программное обеспечение SvenPowerManager (см. рис. 34) позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора, уровень нагрузки и т.д.) и настраивать ИБП. К тому же эта программа может посылать предупреждающие сообщения через электронную почту или пользователям локальной сети при возникновении сбоев в питании и корректно закрывать операционную систему при перебоях питания.

Блок AVR обеспечивает понижение и повышение входного напряжения. Режим повышения входного напряжения включился в две стадии при напряжении 202 В и затем 180 В, а понижения — при 243 В.

Влияния величины входного напряжения на время перехода на питание от батарей не наблюдалось, однако в обоих случаях оно было очень большим — более 40 мс (рис. 37), хотя на работе подключенных к ИБП системного блока и монитора это никак не сказалось.

Рис. 37. Переключение на питание от аккумуляторных батарей SVEN Power Smart 700

Рис. 37. Переключение на питание от аккумуляторных батарей SVEN Power Smart 700

В конце заряда батарей форма выходного напряжения не изменялась. Отключение выполнялось практически мгновенно. Возврат с питания от батарей на питание от сети происходил без задержек (рис. 38).

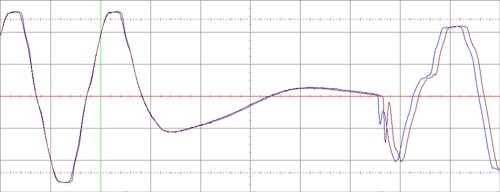

Рис. 38. Восстановление питания от электросети и конец заряда батарей SVEN Power Smart 700

Рис. 38. Восстановление питания от электросети и конец заряда батарей SVEN Power Smart 700

Питание компьютера с 17-дюймовым монитором обеспечивалось в течение 44 мин 20 с.

На питание нагрузки от батарей ИБП перешел при понижении входного напряжения до 165 В, а к работе от сети вернулся при повышении напряжения сети до 173 В.

Tripp Lite INTERNETX525

Tripp Lite INTERNETX525ИБП Tripp Lite INTERNETX525 относится к типу Standby и имеет выходную мощность 480 В•А.

ИБП изготовлен в пластмассовом корпусе, на верхней панели которого находится кнопка управления, шесть розеток IEC 320 для подключения нагрузки и два светодиодных индикатора, указывающих на источник питания нагрузки (сеть или батарея), необходимость замены аккумулятора и перегрузку ИБП.

Кнопкой управления выполняется «холодный старт» (при подключении к сети ИБП включается автоматически), включение режима самотестирования и переключение в режим «Только зарядка».

Разъем для подключения к сети расположен на небольшом кабеле, выходящем из короткой боковой панели. Здесь же находятся разъемы RJ-11 для защиты оборудования от скачков напряжения в компьютерной или телефонной сети, к которым можно одновременно подключить два защищаемых устройства. На противоположной стороне расположен разъем USB для подключения к компьютеру.

В данной модели используется батарея Vision CP1250 напряжением 12 В и емкостью 5 А•ч. Замену батарей несложно произвести самостоятельно.

В комплект поставки включены два кабеля для подключения нагрузки, кабель для подключения к USB-порту компьютера, телефонный кабель, инструкция по эксплуатации и компакт-диск с ПО.

Программное обеспечение PowerAlert (рис. 39) позволяет контролировать рабочие параметры и настраивать ИБП. Программа может также посылать предупреждающие сообщения на пейджер или пользователям локальной сети при возникновении сбоев в питании и корректно закрывать операционную систему при перебоях питания.

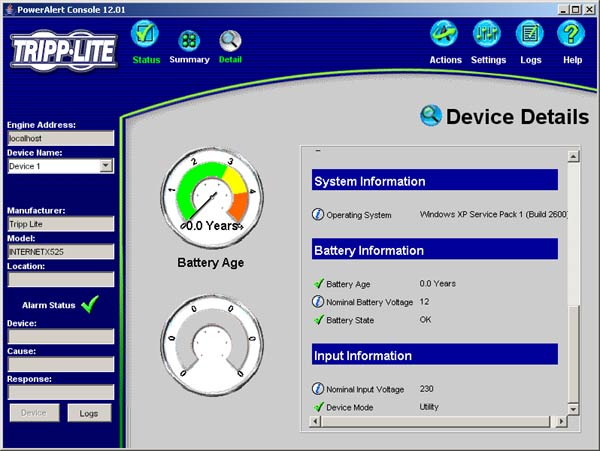

Рис. 39. Утилита PowerAlert

Рис. 39. Утилита PowerAlert

Как и положено ИБП типа Standby, блок AVR у него отсутствует. На питание нагрузки от батарей данный ИБП перешел при понижении входного напряжения до 194 В, а к работе от сети вернулся при повышении напряжения сети до 202 В. Питание компьютера с 17-дюймовым монитором обеспечивалось в течение 9 мин 20 с.

Из-за очень высокого напряжения перехода на питание нагрузки от батарей мы измерили время перехода только при входном напряжении 220 В (рис. 40). Переключение выполняется быстро (около 4 мс), но при этом возникают нежелательные всплески.

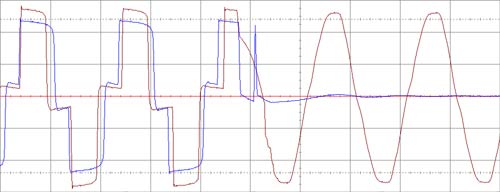

Рис 40. Переключение на питание от аккумуляторной батареи Tripp Lite INTERNETX525

Рис 40. Переключение на питание от аккумуляторной батареи Tripp Lite INTERNETX525

В конце заряда батарей заметно изменилась форма выходного напряжения (уменьшилась амплитуда и увеличилась продолжительность импульса). При отключении наблюдается паразитный импульс. Возврат с питания от батарей на питание от сети происходит без задержек (рис. 41).

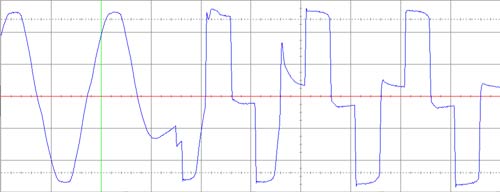

Рис 41. Восстановление питания от электросети и конец заряда батарей Tripp Lite INTERNETX525

Рис 41. Восстановление питания от электросети и конец заряда батарей Tripp Lite INTERNETX525

Copyright © 2017, Landata
