Eaton 93PM 100-500 (Модульные)

Модульные ИБП Eaton 93PM 100-500 кВА строятся на основе силовых модулей 50 кВА/ 50 кВт (модельный ряд 93PM-100(400) - 93PM-400(400)) и около 60 кВА (модельный ряд 93PM-100(500) - 93PM-500(500)).

Модульные ИБП 93PM 100-500, имеют ряд уникальных особенностей:

Масштабируемость и резервирование

  • ИБП имеет максимальную масштабируемость и надежность: ИБП может работать как в режиме увеличения мощности, так и в режиме с резервированием N+1.
  • В одной стойке можно разместить от 2 до 8 модулей, получая мощность от 100 до 500 кВА.

Низкие затраты на эксплуатацию ИБП

  • ИБП имеет самый высокий на рынке КПД (96,7%) в режиме двойного преобразования, благодаря которому достигается значительное сокращение эксплуатационных расходов.
  • Возможен режим сохранения энергии, который обеспечивает КПД более 99 %
  • Масштабируемая модульная архитектура и возможность наращивания мощности ИБП с ростом нагрузки позволяет минимизировать капитальные затраты. Байпас ИБП сразу рассчитан максимальную мощность: 400 кВА или 500 кВА в зависимости от модели.

Безопасность и доступ

  • Система терморегулирования позволяет устанавливать ИБП у стены, в ряд или в системе с горячим / холодным коридорами.
  • Встроенная защита от обратного тока не требует установки дополнительной защиты.
  • Простота доступа сокращает время ремонтных работ.
  • ИБП оснащен сверхбыстрым плавким предохранителем в статическом переключателе, что гарантирует безопасность при любых обстоятельствах

Инновационные технологии:

ИБП Eaton 93PM максимально «дружен» с ДГУ:

  • Из-за входного power factor 0.99 ИБП потребляет из сети только активную мощность, что упрощает работу ДГУ
  • Из-за выпрямителя на IGBT транзисторах, ИБП имеет минимальные искажения входного тока <3%, что также упрощает работу ДГУ

Статья: Удаленное управление Электроснабжением (Web адаптеры Network Card-MS, ModBus, датчики EMP, ПО Intelligent Power )

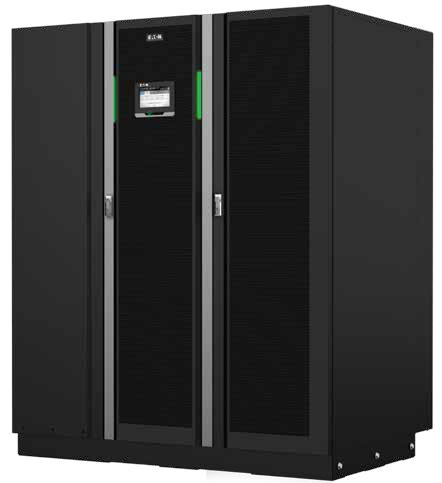

ИБП Eaton 93PM 100-500 кВА

Общие характеристики
Номинальная выходная мощность 100-400 кВт (КМ 1.0), диапазон 100-500 кВА (КМ 0.90/0.95)
КПД в режиме двойного преобразования до 96.7%
КПД в режиме ESS > 99%
Топология инвертора/ выпрямителя Бестрансформаторная, на ШИМ на IGBT-транзистора
Параллельное подключение до 4
Уровень шума при полной нагрузке < 69 дБA
< 74 дБA
Топология Двойное преобразование
Габариты (ширина x глубина х высота) 1618 мм x 920 мм x 1968 мм
Степень защиты IP 20
Максимальная высота над уровнем моря 1000 м без ограничения рабочих характеристик (макс. 2000 м)
Входные характеристики
Входные подключения 3 фазы + N + PE
Номинальное напряжение (настраиваемое) 220/380, 230/400, 240/415 В 50/60 Гц
Диапазон входного напряжения без перехода на батареи -15% / +20% при 100% нагрузке
Диапазон частоты на входе 40–72 Гц
Коэффициент мощности на входе 0,99
КНИ входного тока < 3 %
Возможность плавного пуска Да
Встроенная защита от обратного тока Да
Выходные характеристики
Выходные подключения 3 фазы + N + PE
Номинальное напряжение (настраиваемое) 220/380, 230/400, 240/415 В 50/60 Гц
Коэффициент искажения выходного напряжения < 1,5% (при 100 % линейной нагрузке);
< 3% (при нелинейной нагрузке)
Допустимый коэффициент мощности нагрузки 0,8 индуктивная - 0,8 емкостная
Перегрузочная способность инвертора 10 мин. – 102-110 %;
60 с – 111-125 %;
10 с – 126-150 %;
300 мс – более 150 %
Перегрузочная способность при наличии байпаса Непрерывная – до 115 %, в течение 10 мс – 1000 %.
Примечание: Перегрузочная способность может ограничиваться предохранителми байпаса!
Характеристики батарей
Тип батареи VRLA
Метод заряда Технология ABM или плавающий заряд
Температурная компенсация Опционально
Номинальное напряжение АКБ (VRLA) 432 В (36 x 12 В, 216 элементов) или 480 В (40 x 12 В, 240 элементов) для диапазона 100-400 кВ 480 В (40 x 12 В, 240 ячеек) для диапазона 100-500 кВА
Примечание: Запрещается параллельное подключение АКБ с разными номинальными напряжениями!
Возможность запуска от батарей Да
Коммуникационные интерфейсы
MiniSlot 3 коммуникационных порта
Последовательные порты Встроенные порты «USB-хост» и «USB-устройство»
Релейные входы/выходы 5 релейных входов и выделенный вход аварийного отключения питания (EPO) 1 релейный выход
Программное обеспечение Eaton Intelligent Power Manager
Eaton Intelligent Power Protector
Соответствие стандартам
Безопасность (сертифицировано CB) IEC 62040-1
ЭМС IEC 62040-2
Производительность IEC 62040-3
Директива ЕС по опасным материалам (RoHS) 2011/65/EU
Директива ЕС об утилизации электрического и электронного оборудования (WEEE) 2012/19/EU
Аксессуары
Внешние батарейные шкафы для АКБ с длительным ресурсом, Верхний комплект для выхлопа (поток воздуха спереди наверх), MiniSlot для подключения интерфейсных карт (Network/SNMP, ModBus/Jbus, Relay)
В целях постоянного совершенствования продукции, технические характеристики могут быть изменены без предварительного уведомления.

Eaton 93PM диапазон 100-400 кВт

Описание Номинал Коэффициент мощности Размеры (Ширина х Глубина  х Высота) Масса
93PM-100(400) 100 кВА 1,0 1618 мм x 920 мм x 1968 мм 680
93PM-150(400) 150 кВА 1,0 1618 мм x 920 мм x 1968 мм 745
93PM-200(400) 200 кВА 1,0 1618 мм x 920 мм x 1968 мм 810
93PM-250(400) 250 кВА 1,0 1618 мм x 920 мм x 1968 мм 875
93PM-300(400) 300 кВА 1,0 1618 мм x 920 мм x 1968 мм 940
93PM-350(400) 350 кВА 1,0 1618 мм x 920 мм x 1968 мм 1005
93PM-400(400) 400 кВА 1,0 1618 мм x 920 мм x 1968 мм 1070

Eaton 93PM диапазон 100-500 кВА

Описание Номинал Коэффициент мощности Размеры (Ширина х Глубина  х Высота) Масса
93PM-100(500) 100 кВА 0,95 1618 мм x 920 мм x 1968 мм 680
93PM-150(500) 150 кВА 0,95 1618 мм x 920 мм x 1968 мм 745
93PM-200(500) 200 кВА 0,95 1618 мм x 920 мм x 1968 мм 810
93PM-250(500) 250 кВА 0,9 1618 мм x 920 мм x 1968 мм 810
93PM-300(500) 300 кВА 0,9 1618 мм x 920 мм x 1968 мм 875
93PM-350(500) 350 кВА 0,95 1618 мм x 920 мм x 1968 мм 940
93PM-400(500) 400 кВА 0,95 1618 мм x 920 мм x 1968 мм 1005
93PM-450(500) 450 кВА 0,95 1618 мм x 920 мм x 1968 мм 1070
93PM-500(500) 500 кВА 0,9 1618 мм x 920 мм x 1968 мм 1070
Брошюра 100-500 PDF (190.34K)
Письмо по батареям PDF (1.60M)
Сертификат Соответствия PDF (2.26M)
Сертификат 2019 PDF (555.23K)

Инструкции Eaton 93PM 100-500 (Модульные)

Инструкции Eaton 93PM 100-500 (Модульные) PDF (3.61M)
Расшифровка конфигураций Eaton 93PM 100-500 VND.MS-EXCEL (42.00K)
