Powerware 9305 20-80 (PW9305 20-80)

Назначение ИБП Powerware 9305 (PW 9305): ИБП этой серии предназначены как для защиты IT нагрузки (серверных, средних компьютерных сетей), так и промышленного оборудования (линий непрерывного технологического цикла, систем автоматизации производства). ИБП может использоваться для защиты практически любого оборудования с повышенными требованиями к качеству электропитания в самых сложных условиях эксплуатации

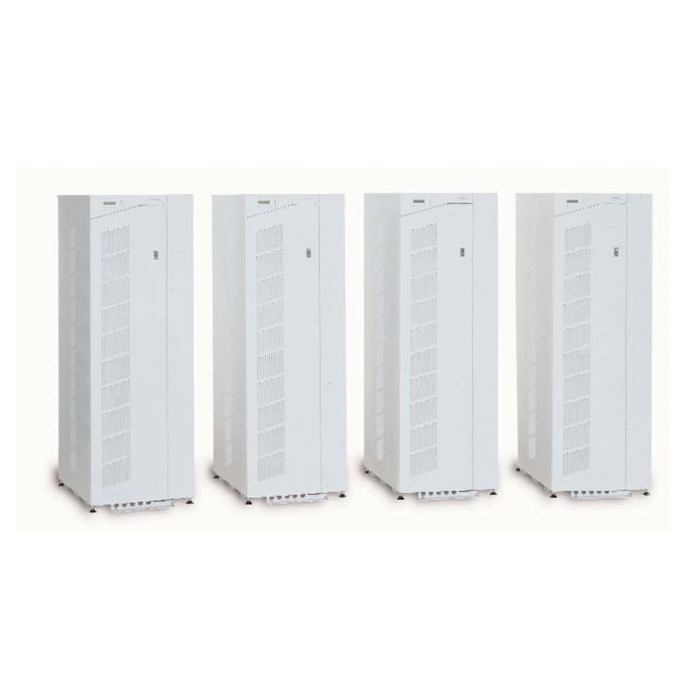

PW9305, PW 9305, Powerware Eaton 9305 20-30 кВА, 40 кВА, 50-60 кВА и 80 кВА

Расшифровка конфигураций Powerware 9305 Расшифровка конфигураций параллельных систем Powerware 9305

ИБП Powerware 9305 (PW 9305) имеют следующие интересные особенности:

  • Хорошие электротехнические характеристики по входу и выходу (см таблицу)
  • Уникальный для своего класса КПД - до 93% (экономия на электроэнергии, системе охлаждения помещения)
  • Функция оптимизации КПД (до 99%) позволяет использовать ИБП при плохой вентиляции помещения
  • Небольшая ширина (53 см) и вес (260 кг) позволяет использовать ИБП в небольших помещениях со слабыми перекрытиями. Фронтальное расположение элементов позволяет легко обслуживать ИБП спереди (не надо оставлять место по сторонам ИБП)
  • Возможность использование батарей в компактных внешних шкафах
  • Встроенный жидкокристаллический дисплей
  • Ручной и автоматический «безразрывный» By-pass в стандартной комплектации
  • Уникальная технология параллельной работы ИБП HotSync
  • Мощное зарядное устройство, способное поддержать нагрузку до нескольких часов
  • Возможность апгрейда ИБП по мере увеличения нагрузки
  • Релейные выходы («сухие контакты»), что позволяет использовать их в системах автоматизации производства и сложных информационных системах
  • Возможность использовать ИБП как конвертер частоты с 50 -> 60 Гц

Основная задача ИБП Powerware 9305 (PW 9305): Основная задача предлагаемого ИБП с двойным преобразованием напряжения структуры On-line - 100% защита Вашей нагрузки от практически всех существующих помех в электросети: Импульсных высоковольтных бросков, Выбросов напряжения, его длительного падения, Кратковременного повышения/понижения напряжения, нестабильности формы, интерференции, полного отключения электропитания.

Структура On-Line: ИБП работают в режиме On-Line с двойным преобразованием. Это означает, что источник преобразует 100% поступающего к нему на вход переменного напряжения в постоянное, а затем выполняет обратное преобразование. При этом ИБП не пытается подкорректировать входное напряжение, а сам формирует синусоиду заданного качества. Принцип стабилизации заключается в том, что при первом преобразовании (AC->DC) стабильное постоянное DC напряжение можно получить из очень плохого внешнего AC переменного напряжения (плохой формы, повышенного, пониженного и т.д.), а при втором преобразовании (DC->AC) переменное напряжение ИБП формирует сам.

Уникальная технология управления батареями - ABM (Advanced Battery Management) Аккумуляторные батареи часто составляет весомую часть от стоимости ИБП, поэтому продление их жизни серьезно удешевляет эксплутационную стоимость системы бесперебойного питания.

Удаленное управление Электроснабжением (Адаптеры Connect UPS, ModBus, датчики EMP, ПО Lansafe и Powervision)

UPS Powerware 9305 20-30 кВА, 40 кВА, 50-60 кВА и 80 кВА

Мощность [кВА/кВТ] 20/14 30/21 40/28 50/35 60/42 80/56
Вход
Входное напряжение номинальное 380/220 В; 400/230 В или 415/240 В (выбирается)
Диапазон вх. напряжения без перех на батарею при 100% нагрузки, возврат при 180V 170V – 279V; 294V – 484V 180V – 279V 170V – 279V
Диапазон вх. напряжения для Bypass регул. 323/187 - 456/264 В
Входной ток каждой фазы ном/макс [A] 21/30 36/45 47/65 60/80 70/93 102/125
Частота 45-65 Гц
Коэффициент мощности 0.96
Выход
Напряжение 380/220, 400/230 или 415/240 В ±5% (выбирается
Нестабильность статическая 1%
Нестабильность от 100% небаланса фаз 1%
Нестабильность динамическая 100% скачком 5% время восстановления не более 1мс
Частота 50/60гц выбирается пользователем ±0.5, ±1,±2 Гц (выбирается) при синхр с сетью; 50±0.005 Гц при автоном. работе; девиация ±0.5, ±1, ±2, ±3 Гц/сек
КНИ выходного напряжения <2% при линейной нагрузке
<5% при нелинейной нагрузке
Вых. номинальный ток каждой фазы [A] 21 36 47 60 70 102
Перегрузочная способность по нагрузке 101-110% на 10мин, 111-125% на 1мин, 126-150% на 30сек при работе от инвертора, в режиме Bypass 1000% на 20мс
КПД режим On-Line 94% 94% 93% 93% 93% 93%
КПД режим оптимизации 99%
Тепловыделение максимальное Вт 1400 1650 2100 2600 3100 3900
Среднее время наработки на отказ 100.000 часов без Bypass, 240.000 часов с Bypass
Батареи
Напряжение батарей номинальное 2 х 288 в (минимальные 2 х 192 только для 20 кВА)
Время заряда <10 Х время автономной работы
Максимальная мощность зарядника 5,7 кВТ
Управление батареями Технология Advanced Battery Management
Диагностика батарей Технология DC Expert
Массогабаритные показатели
Вес* без батарей (кг) 210 230 260 260 280
Вес* с батареей 7 мин при 20 кВА [кг] 400 -- Батарея только внешняя
Вес* с батареей 12/7 мин при 20/30 кВА [кг] 490 490 Батарея только внешняя
Вес* с батареей 20/10 мин при 20/30 кВА [кг] 490 490 Батарея только внешняя
Точечная нагрузка на пол [кг/см2] (без батарей) 3,1 3,6 4,0 4,3
Полная нагрузка на пол [кг/м2] (без батарей) 520 565 635 680
Габаритные размеры (Ш x Г x В) в мм 520х788х1530
Условия эксплуатации
Температура 0 – 40°С, рекомендуется 15 – 25°С
Относительная влажность 15 – 90% без конденсата
Вентиляция Охлаждение вентиляторное, контроль температуры
Акустический шум на расстоянии 1 м <55 дБA <60 дБA <65 дБA
Безопасность EN50091-1, IEC 60950
Электромагнитная эммисия EN50091-2 (1995)
Электромагнитная совместимость EN50091-2 (1995)
Класс защиты IP 21 S

UPS Powerware 9305 (PW 9305) и внешние батареи в шкафах

Нагрузка/Опции +BatD +BatE +BatF +2xBatE +3xBatE +2xBatF +3BatF
5кВА/3,5кВТ 80мин 220мин 7час 9час 15час 18час 30час
10кВА/7кВТ 35мин 105мин 3,5час 4час 7час 8час 14час
20кВА/14кВТ 25мин 45мин 90мин 110мин 185мин 220мин 6 час
25кВА/17,5кВТ 20мин 35мин 70мин 85мин 140мин 165мин 4,5час
30кВА/21кВТ 15мин 28мин 55мин 65мин 110мин 135мин 3,5час
35кВА/24,5кВТ 12мин 22мин 45мин 55мин 95мин 110мин 190мин
40кВА/28кВТ 10мин 19мин 35мин 45мин 80мин 85мин 150мин
45кВА/31,5кВТ 9мин 16мин 30мин 40мин 65мин 80мин 130мин
50кВА/35кВТ 7мин 13мин 25мин 35мин 60мин 70мин 120мин
55кВА/38,5кВТ 5мин 11мин 23мин 30мин 52мин 60мин 105мин
60кВА/42кВТ -- 10 мин 20 мин 28мин 45мин 50мин 85мин
70кВА/49кВТ -- -- 13мин 20мин 35мин 43мин 74мин
80кВА/56кВТ -- -- 11мин 15мин 30мин 36мин 65мин
Вес батарей [кг] 550 815 1390 2х815 3х815 2х1390 3х1390

Технические данные батарей для UPS Powerware 9305 (PW 9305)

Тип батарей Емкость Кол-во Размеры Ш x Г x В [мм] Вес [кг] Точечная нагр. [кг/см2] Общая нагр. [кг/м2]
BAT-D 24Ah,12V 2х24 520 x 788 x 1530 550 8,1 1830
BAT-E 38Ah,12V 2х24 520 x 788 x 1530 815 12,0 1990
BAT-F 65Ah,12V 2х24 1034 x 788 x 1530 1390 10,4 1705
