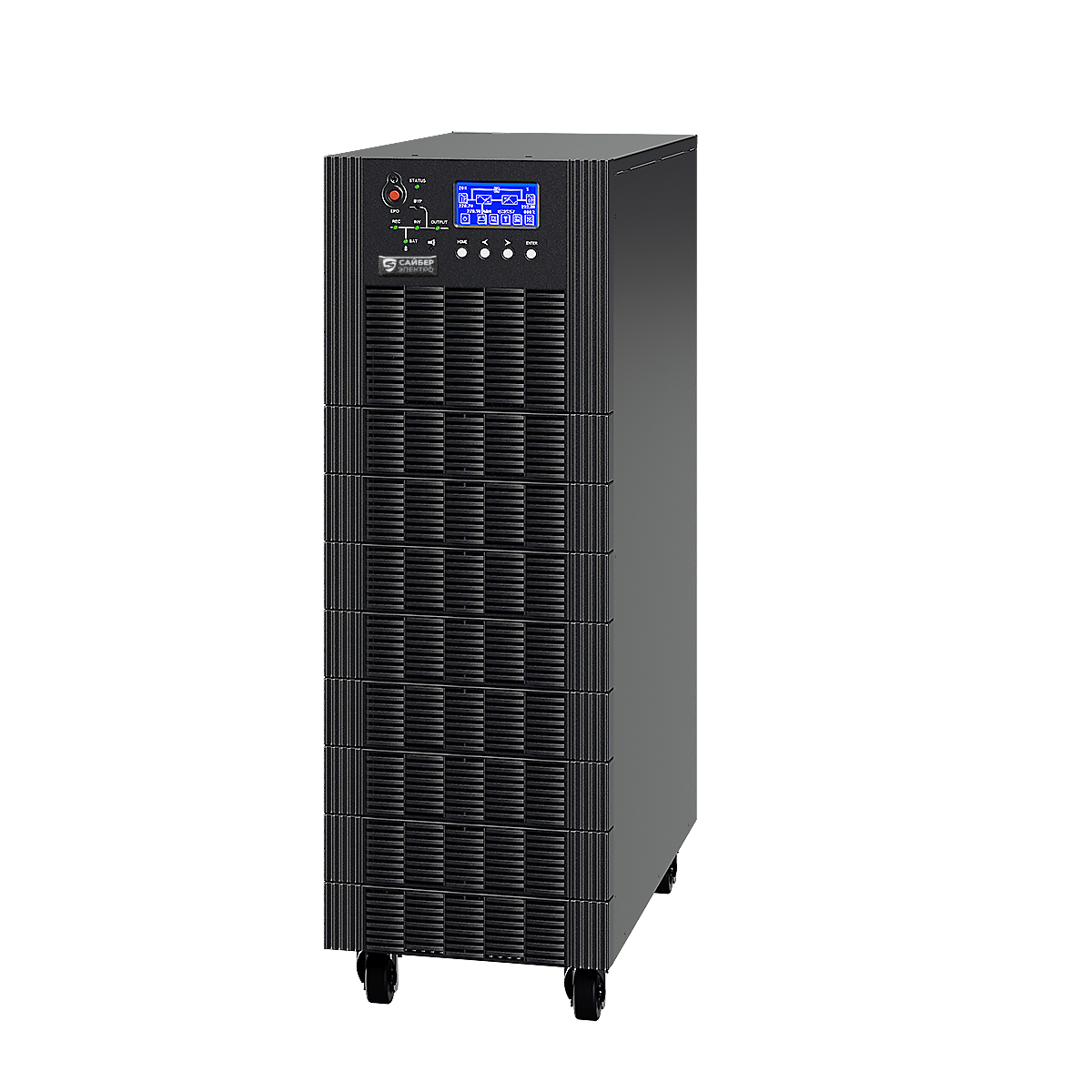

СайберЭлектро ЛЕГИОН-С

ИБП серии ЛЕГИОН-ЗФ-К-С - это доступная по стоимости надежная защита электропитания центров обработки данных, интеллектуального оборудования, инженерных систем зданий, устройств с электродвигателями, АСУ-ТП и промышленности, и любых других устройств с высокими требованиями к качеству подводимой энергии, дополненная широкими возможностями адаптации решения под требования конкретной задачи. Серия ЛЕГИОН-ЗФ-К-С представлена компактными моделями для работы с внешними батарейными кабинетами.

ИБП этой серии построены на базе интегральных IGBT-модулей, управляемых процессорами с высокоскоростной цифровой обработкой сигналов (DSP); обладают высоким КПД при малом количестве электронных компонентов. Допустимость параллельной работы и резервирования, увеличения времени автономной работы, интуитивно понятный графический дисплей и возможность подключения карты удаленного управления делают ИБП этой серии наиболее эффективными в своем классе.

  • Онлайн топология двойногопреобразования
  • Возможность параллельной работы (до 4 ИБП)
  • Вертикальное исполнение
  • Порт аварийного отключения (EPO)
  • Перегрузочные возможности байпаса
  • LCD экран
  • Последовательный порт/ModBus RTU (RS232/RS485)
  • Карта SNMP, удаленное управление

Название модели ЛЕГИОН-3Ф-15K-C ЛЕГИОН-3Ф-20K-C ЛЕГИОН-3Ф-30K-C ЛЕГИОН-3Ф-40K-C
Основные характеристики
Кол-во фаз Трехфазный ИБП Башня Трехфазный ИБП Башня Трехфазный ИБП Башня Трехфазный ИБП Башня
Энергосберегающая технология КПД в Online ECO режиме > 98% КПД в Online ECO режиме > 98% КПД в Online ECO режиме > 98% КПД в Online ECO режиме > 98%
Эффективность в нормальном режиме (%) 95 95 95 95
Эффективность при работе от АКБ (%) 95 95 95 95
Параллельный работа (Макс. кол-во) 4 4 4 4
Вход
Двойной вход питания Есть Есть Есть Есть
Номинальное напряжение, В Фаза - Нейтраль (L-N):220 ~ 240 В, Фаза - Фаза (L-L):380 ~ 415 В Фаза - Нейтраль (L-N):220 ~ 240 В, Фаза - Фаза (L-L):380 ~ 415 В Фаза - Нейтраль (L-N):220 ~ 240 В, Фаза - Фаза (L-L):380 ~ 415 В Фаза - Нейтраль (L-N):220 ~ 240 В, Фаза - Фаза (L-L):380 ~ 415 В
Входная частота, Гц 50 ± 3, 60 ± 3 50 ± 3, 60 ± 3 50 ± 3, 60 ± 3 50 ± 3, 60 ± 3
Коэфф. мощности 0,99 0,99 0,99 0,99
Выход
Мощность (ВА) 15000 20000 30000 40000
Мощность (Вт) 12000 16000 24000 32000
Напряжение при работе от АКБ (В) Фаза - Фаза (L-L): 380 ~ 415 В, Фаза - Нейтраль (L-N):220 ~ 240 В Фаза - Фаза (L-L): 380 ~ 415 В, Фаза - Нейтраль (L-N):220 ~ 240 В Фаза - Фаза (L-L): 380 ~ 415 В, Фаза - Нейтраль (L-N):220 ~ 240 В Фаза - Фаза (L-L): 380 ~ 415 В, Фаза - Нейтраль (L-N):220 ~ 240 В
Допустимое выходное напряжение (%) 1,00% 1,00% 1,00% 1,00%
Коэфф. мощности 0,8 0,8 0,8 0,8
Защита от перегрузки в линейном режиме 105~110% нагрузки до 60 мин, 110~125% нагрузки до 10 мин, 125~150% нагрузки до 1 мин, >150% нагрузки немедленно 105~110% нагрузки до 60 мин, 110~125% нагрузки до 10 мин, 125~150% нагрузки до 1 мин, >150% нагрузки немедленно 105~110% нагрузки до 60 мин, 110~125% нагрузки до 10 мин, 125~150% нагрузки до 1 мин, >150% нагрузки немедленно 105~110% нагрузки до 60 мин, 110~125% нагрузки до 10 мин, 125~150% нагрузки до 1 мин, >150% нагрузки немедленно
Крест-фактор 3:1 3:1 3:1 3:1
Гармонические искажения (линейная нагрузка) THD＜1% THD＜1% THD＜1% THD＜1%
Гармонические искажения (не линейная нагрузка) THD＜5.5% THD＜5.5% THD＜5.5% THD＜5.5%
Аккумуляторы
Макс. мощность зарядн. устр. от номинала (%) 20% 20% 20% 20%
Изменение напряжения заряда (%) 1% 1% 1% 1%
Напряжение ±258 В ±258 В ±258 В ±258 В
Управление и связь
ЖК панель Есть Есть Есть Есть
Последовательный порт Есть Есть Есть Есть
Сухой контакт (Выход реле) Есть Есть Есть Есть
Разъем аварийного отключения питания (EPO) Есть Есть Есть Есть
Программное обеспечение PowerMaster+ PowerMaster+ PowerMaster+ PowerMaster+
SNMP/HTTP Удаленный мониторинг Да - с опцией  RMCARD205 Да - с опцией  RMCARD205 Да - с опцией  RMCARD205 Да - с опцией  RMCARD205
Физические характеристики
Защита от проникновения IP20 IP20 IP20 IP20
Уровень шума, дБ, при 100% нагрузке <58 <58 <58 <58
Размеры ИБП
Габариты (В х Ш х Г), мм 530 x 250 x 660 530 x 250 x 660 770 x 250 x 680 770 x 250 x 680
Вес, кг 31 31 50 50
Габариты в упаковке (В х Ш х Г), мм 630 x 390 x 795 630 x 390 x 795 970 x 400 x 880 970 x 400 x 880
Вес в упаковке, кг 35 35 61 61
Требования к окружающей среде
Рабочая температура (°C) 0°C - +40°C 0°C - +40°C 0°C - +40°C 0°C - +40°C
Допустимая влажность
(Без образования конденсата) (%)		 0% - 95% 0% - 95% 0% - 95% 0% - 95%
Сертификаты
Сертификаты EAC EAC EAC EAC
Брошюра 10-40 kVa PDF (0.98M)
Сертификат сейсмостойкости PDF (537.12K)

Инструкции СайберЭлектро ЛЕГИОН-С

Инструкция ЛЕГИОН 3Ф-15-20-30-40КС_ЕСКД PDF (2.27M)
