САЙБЕР ЭЛЕКТРО ПАТРИОТ (модульные ИБП)
Модульные 3ф ИБП Сайбер Электро ПАТРИОТ имеют шасси на 60, 120 и 200 кВА, строятся на силовых модулях 20 кВА/18 кВт, обеспечивают максимальный уровень защиты ответственного оборудования в ЦОД, на отраслевых и производственных объектах, для защиты АСУ ТП комплекса, питания инженерной инфраструктуры и т.п.
Серия спроектирована для удовлетворения самых жестких требований к электропитанию чувствительного оборудования. Масштабируемая архитектура с возможностью параллельного подключения позволяет легко нарастить мощность одного ИБП с силовыми модулями по 20 до 200 кВА, а пары таких ИБП – до 400 кВА.
ИБП построены на базе интегральных IGBT-модулей с высокоскоростной цифровой обработкой сигналов (DSP) и обладают высоким КПД при малом количестве электронных компонентов. Высокий входной фактор мощности и коэффициент нелинейных искажений по току (THDi) менее 3% позволяют эксплуатировать эти ИБП с любым типом нагрузки и снизить эксплуатационные затраты.
ИБП ПАТРИОТ имеют следующие особенности:
- Изготовлено в России – нет зависимости от европейских поставщиков запчастей, Маркировка компонентов ИБП выполнена в соответствии ГОСТ Р 50509-93 (МЭК 391-72);
- Интеграция в систему мониторинга ЦОД;
- Фронтальное обслуживание: замена силовых блоков и электронного байпаса.
- «Горячая» замена силовых модулей
- Любой уровень резервирования (N+1, N+X, 2N, 2N+1);
- Резервирование вентиляторов - при отказе вентилятора система продолжит работу в штатном режиме
- Покрытие защитным лаком внутренних компонентов ИБП позволяет использовать системы в более запыленных промышленных помещениях и местах с агрессивной окружающей средой
- В стандартном исполнении ИБП могут работать со всеми конфигурациями - VRLA, NiCad, Li-Ion.
- Возможность подвода силовых кабелей сверху или снизу без дополнительных опций;
- Полноценный механический сервисный байпас из 3-х рубильников позволяет проводить локальное обслуживание без необходимости доступа в щитовую
- Габариты стандартной 42U стойки у версии 200кВА, установка в ряду стоек с ИТ оборудованием в ЦОДе с традиционным фальшпольным охлаждением, межрядным охлаждением или системой контейнеризации;
- Холодный старт - запуск ИБП от аккумулятора;
Модель | ПАТРИОТ-60Ш | ПАТРИОТ-120Ш | ПАТРИОТ-200Ш | ПАТРИОТ-20М |
Мощность (кВА / кВт) | Блок на 3 модуля 60 / 54 | Блок на 6 модулей 120 / 108 | Блок на 10 модулей 200 / 180 | Силовой модуль 20 кВА 20 / 18 |
ВВОД | ||||
Напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) |
Диапазон входного напряжения | –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%) | –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%) | –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%) | –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%) |
Частота, Гц | 50/60 | 50/60 | 50/60 | 50/60 |
Фактор мощности | >0,99 | >0,99 | >0,99 | >0,99 |
Диапазон рабочих частот, Гц | 40 – 70 | 40 – 70 | 40 – 70 | 40 – 70 |
Коэффициент искажений на входе, THDi | <3% | <3% | <3% | <3% |
БАТАРЕЯ | ||||
Напряжение | ±456 В | ±456 В | ±456 В | ±456 В |
Тип АКБ | Свинцово-кислотные, Ni-Cd, литий-ионные | Свинцово-кислотные, Ni-Cd, литий-ионные | Свинцово-кислотные, Ni-Cd, литий-ионные | Свинцово-кислотные, Ni-Cd, литий-ионные |
Интеллектуальный заряд батарей | ЕСТЬ | ЕСТЬ | ЕСТЬ | ЕСТЬ |
БАЙПАС | ||||
Напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) |
Диапазон напряжения | –20% ~ +20% при нагрузке 100% | –20% ~ +20% при нагрузке 100% | –20% ~ +20% при нагрузке 100% | –20% ~ +20% при нагрузке 100% |
Перегрузочная способность | Нагрузка 125% длительно. Нагрузка 130% в течении часа. Нагрузка 150% в течении 6 минут. Нагрузка более 1000% в течении 100мс. | Нагрузка 125% длительно. Нагрузка 130% в течении часа. Нагрузка 150% в течении 6 минут. Нагрузка более 1000% в течении 100мс. | Нагрузка 125% длительно. Нагрузка 130% в течении часа. Нагрузка 150% в течении 6 минут. Нагрузка более 1000% в течении 100мс. | Нагрузка 125% длительно. Нагрузка 130% в течении часа. Нагрузка 150% в течении 6 минут. Нагрузка более 1000% в течении 100мс. |
ВЫВОД | ||||
Напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) |
Точность напряжения на выходе | ±1% (линейная нагрузка), ±1,5% (нелинейная нагрузка) | ±1% (линейная нагрузка), ±1,5% (нелинейная нагрузка) | ±1% (линейная нагрузка), ±1,5% (нелинейная нагрузка) | ±1% (линейная нагрузка), ±1,5% (нелинейная нагрузка) |
Стабильность частоты на выходе, Гц | ±0,1 | ±0,1 | ±0,1 | ±0,1 |
Коэффициент искажений на выходе, THD | <2% (линейная нагрузка), <5% (нелинейная нагрузка) | <2% (линейная нагрузка), <5% (нелинейная нагрузка) | <2% (линейная нагрузка), <5% (нелинейная нагрузка) | <2% (линейная нагрузка), <5% (нелинейная нагрузка) |
Фактор мощности | 0,9 | 0,9 | 0,9 | 0,9 |
Крест-фактор | 3:1 | 3:1 | 3:1 | 3:1 |
Допустимое отклонение по фазе | 120±0,5° | 120±0,5° | 120±0,5° | 120±0,5° |
Перегрузочная способность | нагрузка до 105% — длительное время работы; нагрузка от 105 до 110% — переход на байпас через 60 мин; нагрузка от 110 до 125% — переход на байпас через 10 мин; нагрузка от 125 до 150% — переход на байпас через 1 мин; нагрузка более 150% — переход на байпас через 200 мс | нагрузка до 105% — длительное время работы; нагрузка от 105 до 110% — переход на байпас через 60 мин; нагрузка от 110 до 125% — переход на байпас через 10 мин; нагрузка от 125 до 150% — переход на байпас через 1 мин; нагрузка более 150% — переход на байпас через 200 мс | нагрузка до 105% — длительное время работы; нагрузка от 105 до 110% — переход на байпас через 60 мин; нагрузка от 110 до 125% — переход на байпас через 10 мин; нагрузка от 125 до 150% — переход на байпас через 1 мин; нагрузка более 150% — переход на байпас через 200 мс | нагрузка до 105% — длительное время работы; нагрузка от 105 до 110% — переход на байпас через 60 мин; нагрузка от 110 до 125% — переход на байпас через 10 мин; нагрузка от 125 до 150% — переход на байпас через 1 мин; нагрузка более 150% — переход на байпас через 200 мс |
Ток короткого замыкания | До 340% в течении 200мс | До 340% в течении 200мс | До 340% в течении 200мс | До 340% в течении 200мс |
ОБЩИЕ ПАРАМЕТРЫ | ||||
Топология | Двойное преобразование (True double conversion) | Двойное преобразование (True double conversion) | Двойное преобразование (True double conversion) | Двойное преобразование (True double conversion) |
КПД | Нормальный режим: 95%, ECO-режим: 98% | Нормальный режим: 95%, ECO-режим: 98% | Нормальный режим: 95%, ECO-режим: 98% | Нормальный режим: 95%, ECO-режим: 98% |
Старт на батареях («холодный старт») | ЕСТЬ | ЕСТЬ | ЕСТЬ | ЕСТЬ |
Степень защиты | до IP41 включительно | до IP41 включительно | до IP41 включительно | до IP41 включительно |
Подключение кабелей | Подвод снизу, клеммная колодка | Подвод снизу, клеммная колодка | Подвод снизу, клеммная колодка | Подвод снизу, клеммная колодка |
Рабочая температура, °С | 0... +40 | 0... +40 | 0... +40 | 0... +40 |
Температура хранения, °С | –40... +70 | –40... +70 | –40... +70 | –40... +70 |
Относительная влажность, % | 0–95 (без образования конденсата) | 0–95 (без образования конденсата) | 0–95 (без образования конденсата) | 0–95 (без образования конденсата) |
Уровень шума, дБ | <55 | <55 | <55 | <55 |
Тепловыделение, Ватт/час | 2698 | 5396 | 8994 | 899,42 |
Параллельная работа | до 20 силовых модулей | до 20 силовых модулей | до 20 силовых модулей | до 20 силовых модулей |
УПРАВЛЕНИЕ | ||||
Дисплей | LCD+LED, сенсорный экран и кнопочная панель | LCD+LED, сенсорный экран и кнопочная панель | LCD+LED, сенсорный экран и кнопочная панель | LCD+LED, сенсорный экран и кнопочная панель |
Интерфейсы управления | RS-232, RS-485, SNMP-карта, EPO, сухие контакты | RS-232, RS-485, SNMP-карта, EPO, сухие контакты | RS-232, RS-485, SNMP-карта, EPO, сухие контакты | RS-232, RS-485, SNMP-карта, EPO, сухие контакты |
Карта сетевого управления SNMP/ HTTP | Опционально RMCARD205 | Опционально RMCARD205 | Опционально RMCARD205 | Опционально RMCARD205 |
Программное обеспечение | PowerMaster+ | PowerMaster+ | PowerMaster+ | PowerMaster+ |
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||
Габариты (В х Ш х Г), мм | 1100 х 600 х 900 | 1600 х 600 х 900 | 2000 х 600 х 900 | 134 х 440 х 590 |
Вес, кг | 120 | 173 | 214 | 22,5 |
Габариты в упаковке (В х Ш х Г), мм | 1800 x 760 x 1050 | 1800 x 760 x 1050 | 2200 x 760 x 1050 | 235 x 620 x 780 |
Вес в упаковке, кг | 156 | 187 | 236 | 30,6 |

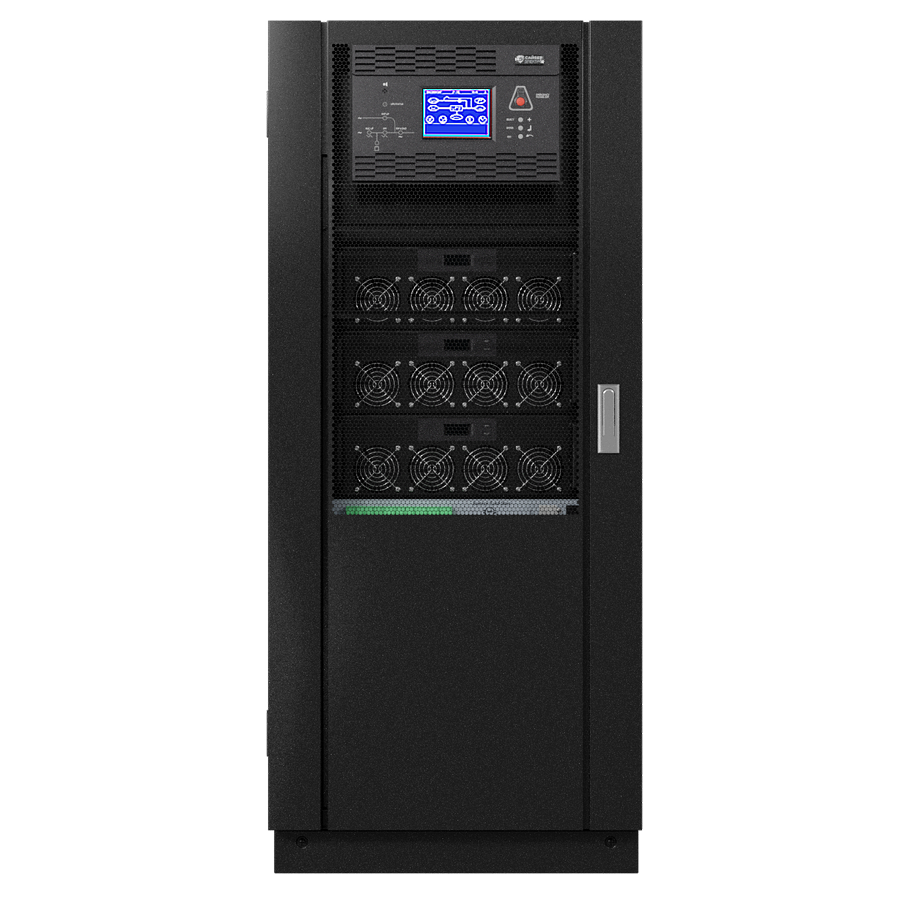

ПАТРИОТ-60Ш Системное шасси Сайбер Электро PATRIOT-60
ПАТРИОТ-120Ш Системное шасси Сайбер Электро PATRIOT-120
ПАТРИОТ-200Ш Системное шасси Сайбер Электро PATRIOT-200
ПАТРИОТ-20М Силовой модуль Сайбер Электро PATRIOT-20M
