Eaton ATS 16 и 30A - Система переключения электропитания (АВР) на 16 или 30А
С использованием статического переключателя Eaton STS 16 / Eaton ATS 16 /Eaton ATS 30 электропитание от 2-х независимых ИБП (или сетей) может подаваться на нагрузку (серверы и сетевое оборудование), которые имеют всего один вход.
Статический переключатель (Автоматический переключатель вводов) Eaton ATS 16A, Eaton ATS 30А

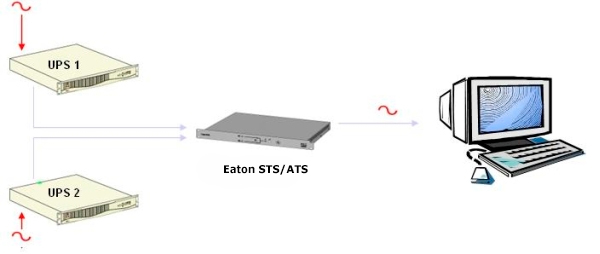

Резервирование питанияВ обычном исполнении небольшие серверы, концентраторы, коммутаторы, роутеры имеют один блок и, соответственно, один ввод электропитания. С Eaton STS /ATS каждая единица стоечного критичного оборудования может быть подключена к резервной системе электропитания. Оба источника питания (основной и альтернативный) подключены напрямую к статическому переключателю , установленному в 19” стойке. Eaton STS /ATS контролирует резервирование электропитания и в случае, если основное питание пропадает, мгновенно (около 6 мсек) перебрасывает питание нагрузки на альтернативный источник.
Eaton ATS имеют разъемы, рассчитанные на 16А. Для подключения к ATS ИБП небольшой мощности используется комплект переходников IEC 10/16A cord set for Eaton STS 16
Ввиду непрерывного совершенствования изделий технические характеристики могут быть изменены без предупреждения.
| Технические характеристики | ATS 16 | ATS 16 Netpack | ATS 30 |
| Номинальный ток | 16 A | 16 A | 30 A* |
| Вход/выход | |||
| Номинальное напряжение/входная частота | 208/220/230/240 В; 50/60 Гц | 208/220/230/240 В; 50/60 Гц | 220/230/240 В; 50/60 Гц |
| Эксплуатационные характеристики | |||
| Типичное время переключения | 8 мс | ||
| Безопасность | IEC/EN 62310-1, IEC/EN 60950-1 | IEC/EN 62310-1, IEC/EN 60950-1 | IEC/EN 60950-1 |
| ЭМС | IEC/EN 62310-2 | ||
| Маркировка | CE | ||
| Подключение | |||

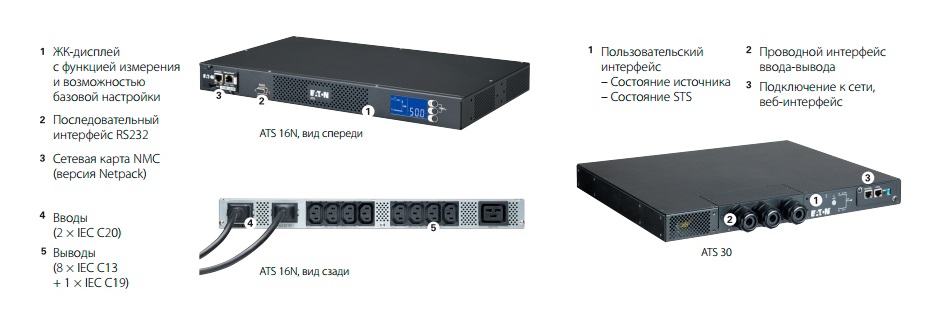

| Вводы | 2 IEC C20 + 2 вводных кабеля | 2 IEC C20 + 2 вводных кабеля | Неразъемное |
| Выводы | 8 IEC C13 + 1 IEC C19 | 8 IEC C13 + 1 IEC C19 | Неразъемное |
| Обмен данными и пользовательский интерфейс | |||
| Пользовательский интерфейс | ЖК-дисплей | ЖК-дисплей | Индикатор |
| Подключение к сети | Нет | Да | Да |
| Габариты и масса | |||
| Габариты (В × Ш × Г) | 43 × 430 × 250 мм | 43 × 430 × 250 мм | 43 × 440 × 390 мм |
| Масса | 3,3 кг | 3,5 кг | 5 кг |
| Поддержка и обслуживание | |||
| Гарантия 2 года | Стандартный обмен изделия | ||
| * 30 A до 35 °C, 25,6 A до 40 °C | |||
| Код изделий | ATS 16 | ATS 16 Netpack | ATS 30 |
| ATS | EATS16 | EATS16N | EATS30N |
| Комплект из двух соединительных кабелей стандарта IEC 16 А типа гнездо/штекер USE-DIN длиной 1,5 м | 66397 | ||
| 1 кабель/штекер IEC 10 A — разъем IEC 16 A | 66029 | ||
Конфигурации на лето 2017
| EATS16 | Eaton ATS 16A | Автоматический переключатель вводов, 16А |
| EATS16N | Eaton ATS 16A Netpack | Автоматический переключатель вводов, 16А, сетевая карта в комплекте |
| 66029 | IEC 10/16A cord set for Eaton STS 16 | Комплект кабелей для ATS16 |

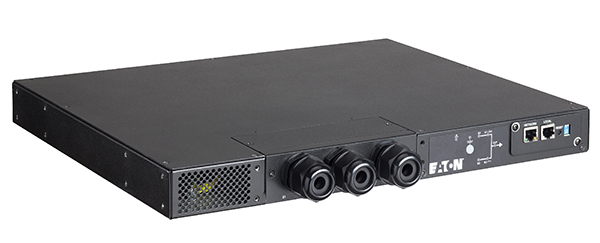

| EATS30N | Eaton ATS 30A Netpack | Автоматический переключатель вводов, 30А, сетевая карта в комплекте |
