Основы матричных методов расчета электрических цепей
Рассмотренные методы расчета электрических цепей – непосредственно по законам Кирхгофа, методы контурных токов и узловых потенциалов – позволяют принципиально рассчитать любую схему. Однако их применение без использования введенных ранее топологических матриц рационально для относительно простых схем. Использование матричных методов расчета позволяет формализовать процесс составления уравнений электромагнитного баланса цепи, а также упорядочить ввод данных в ЭВМ, что особенно существенно при расчете сложных разветвленных схем.
Переходя к матричным методам расчета цепей, запишем закон Ома в матричной форме.
Пусть имеем схему по рис. 1, где - источник тока. В соответствии с рассмотренным нами ранее законом Ома для участка цепи с ЭДС для данной схемы можно записать:
. | (1) |
Однако, для дальнейших выкладок будет удобнее представить ток как сумму токов k-й ветви и источника тока, т.е.:
. | (2) |
Подставив (2) в (1), получим:
. | (3) |
Формула (3) представляет собой аналитическое выражение закона Ома для участка цепи с источниками ЭДС и тока (обобщенной ветви).
Соотношение (3) запишем для всех n ветвей схемы в виде матричного равенства
или
, | (4) |

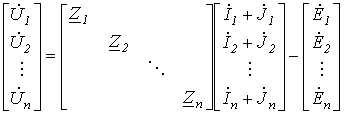

где Z – диагональная квадратная (размерностью
Соотношение (4) представляет собой матричную запись закона Ома.
Если обе части равенства (4) умножить слева на контурную матрицу В и учесть второй закон Кирхгофа, согласно которому
, | (5) |
то
, | (6) |
то есть получили новую запись в матричной форме второго закона Кирхгофа.
Метод контурных токов в матричной форме
В соответствии с введенным ранее понятием матрицы главных контуров В, записываемой для главных контуров, в качестве независимых переменных примем токи ветвей связи, которые и будут равны искомым контурным токам.
Уравнения с контурными токами получаются на основании второго закона Кирхгофа; их число равно числу независимых уравнений, составляемых для контуров, т.е. числу ветвей связи c=n-m+1. Выражение (6) запишем следующим образом:
. | (7) |
В соответствии с методов контурных токов токи всех ветвей могут быть выражены как линейные комбинации контурных токов или в рассматриваемом случае токов ветвей связи. Если элементы j–го столбца матрицы В умножить соответствующим образом на контурные токи, то сумма таких произведений и будет выражением тока j–й ветви через контурные токи (через токи ветвей связи). Сказанное может быть записано в виде матричного соотношения
, | (8) |
где - столбцовая матрица контурных токов; - транспонированная контурная матрица.
С учетом (8) соотношение (7) можно записать, как:
(9) |
Полученное уравнение представляет собой контурные уравнения в матричной форме. Если обозначить
, | (10) |
. | (11) |
то получим матричную форму записи уравнений, составленных по методу контурных токов:
, | (12) |
где - матрица контурных сопротивлений; - матрица контурных ЭДС.
В развернутой форме (12) можно записать, как:
, | (13) |
то есть получили известный из метода контурных токов результат.
Рассмотрим пример составления контурных уравнений.

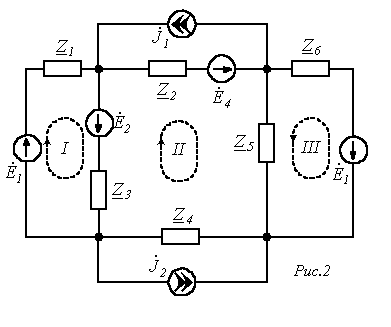

Пусть имеем схему по рис. 2. Данная схема имеет четыре узла (m=4) и шесть обобщенных ветвей (n=6). Число независимых контуров, равное числу ветвей связи,
c=n-m+1=6-4+1=3.
Граф схемы с выбранным деревом (ветви 1, 2, 3) имеет вид по рис. 3.
Запишем матрицу контуров, которая будет являться матрицей главных контуров, поскольку каждая ветвь связи входит только в один контур. Принимая за направление обхода контуров направления ветвей связи, получим:
В |
.Диагональная матрица сопротивлений ветвей
Z |

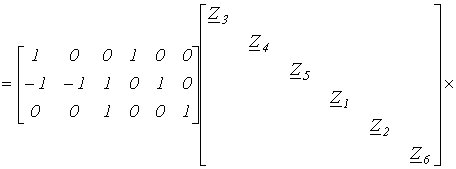

Матрица контурных сопротивлений
Zk=BZBT |
.
Матрицы ЭДС и токов источников
Тогда матрица контурных ЭДС
.
Матрица контурных токов
. |
Таким образом, окончательно получаем:
,
где ; ; ; ; ; ; ; ; .
Анализ результатов показывает, что полученные три уравнения идентичны тем, которые можно записать непосредственно из рассмотрения схемы по известным правилам составления уравнений по методу контурных токов.
Метод узловых потенциалов в матричной форме
На основании полученного выше соотношения (4), представляющего собой, как было указано, матричную запись закона Ома, запишем матричное выражение:
, | (14) |
где - диагональная матрица проводимостей ветвей, все члены которой, за исключением элементов главной диагонали, равны нулю.
Матрицы Z и Y взаимно обратны.
Умножив обе части равенства (14) на узловую матрицу А и учитывая первый закон Кирхгофа, согласно которому
, | (15) |
получим:
. . | (16) |
Выражение (16) перепишем, как:
. | (17) |
Принимая потенциал узла, для которого отсутствует строка в матрице А, равным нулю, определим напряжения на зажимах ветвей:
. | (18) |
Тогда получаем матричное уравнение вида:
. | (19) |
Данное уравнение представляет собой узловые уравнения в матричной форме. Если обозначить
(20) |
, | (21) |
то получим матричную форму записи уравнений, составленных по методу узловых потенциалов:
(22) |
где - матрица узловых проводимостей; - матрица узловых токов.

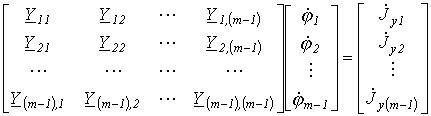

В развернутом виде соотношение (22) можно записать, как:
(23) |
то есть получили известный из метода узловых потенциалов результат.

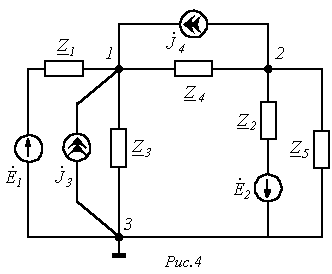

Рассмотрим составление узловых уравнений на примере схемы по рис. 4.
Данная схема имеет 3 узла (m=3) и 5 ветвей (n=5). Граф схемы с выбранной ориентацией ветвей представлен на рис. 5.
Узловая матрица
А |
Диагональная матрица проводимостей ветвей:
Y | , |
где .

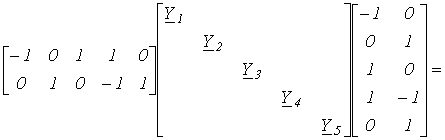

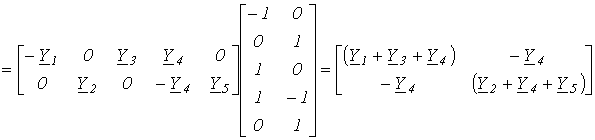

Матрица узловых проводимостей
.

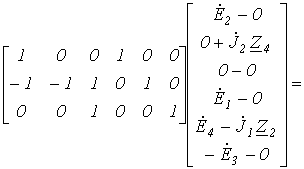

Матрицы токов и ЭДС источников

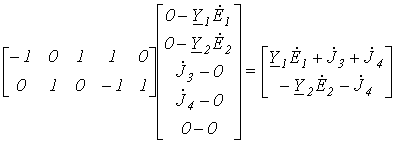

. .Следовательно, матрица узловых токов будет иметь вид:
.Таким образом, окончательно получаем:
,
где ; ; ; ; .
Анализ результатов показывает, что полученные уравнения идентичны тем, которые можно записать непосредственно из рассмотрения схемы по известным правилам составления уравнений по методу узловых потенциалов.
