Нелинейные цепи переменного тока в стационарных режимах
Особенности нелинейных цепей при переменных токах
Наиболее существенная особенность расчета нелинейных цепей при переменных токах заключается в необходимости учета в общем случае динамических свойств нелинейных элементов, т.е. их анализ следует осуществлять на основе динамических вольт-амперных, вебер-амперных, и кулон-вольтных характеристик.
Если нелинейный элемент является безынерционным, то его характеристики в динамических и статических режимах совпадают, что существенно упрощает расчет. Однако на практике идеально безынерционных элементов не существует. Отнесение нелинейного элемента к классу безынерционных определяется скоростью изменения входных воздействий: если период Т переменного воздействия достаточно мал по сравнению с постоянной времени , характеризующей динамические свойства нелинейного элемента, последний рассматривается как безынерционный; если это не выполняется, то необходимо учитывать инерционные свойства нелинейного элемента.

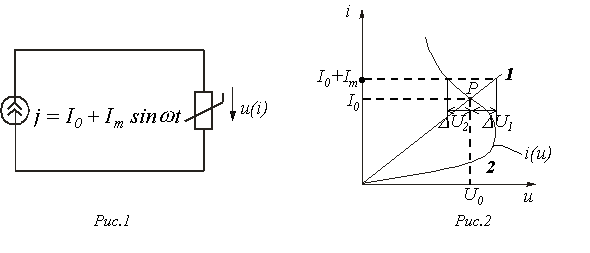

В качестве примера можно рассмотреть цепь на рис.1 с нелинейным резистором (термистором), имеющим вольт-амперную характеристику (ВАХ), представленную на рис. 2, и характеризующимся постоянной времени нагрева .
Если , то изображающая точка перемещается по прямой 1 и нелинейный резистор характеризуется сопротивлением . При изображающая точка перемещается по кривой 2, и свойства нелинейного резистора определяются сопротивлением . Когда постоянная времени нагрева t НР одного порядка с Т, соотношения между переменными составляюшими напряжения и тока являются более сложными, определяющими сдвиг по фазе между ними.
Другой важной особенностью нелинейных элементов в цепи переменного тока является вызываемое ими появление высших гармоник даже при наличии в цепи только источников синусоидального напряжения и (или) тока. На этом принципе строится, например, ряд умножителей частоты, а также преобразователей формы тока или напряжения.
Основные типы характеристик нелинейных элементов в цепях переменного тока
Использование динамических характеристик нелинейных элементов позволяет осуществлять расчет нелинейных цепей для мгновенных значений переменных, т.е. проводить принципиально ее наиболее точный и полный анализ. Однако в целом ряде случаев такой расчет может оказаться достаточно трудоемким или избыточным по своей глубине. Поэтому в зависимости от цели решаемой задачи, а также от требований к точности получаемых результатов, помимо динамической характеристики, могут использоваться нелинейные характеристики по первым гармоникам и для действующих значений (см. табл. 1).
Таблица 1. Определение основных типов характеристик нелинейных элементов
Тип харапктеристики |
Определение |
Примечание |
---|---|---|
Динамическая характеристика (характеристика для мгновенных значений) |
Характеристика, связывающая мгновенные значения основных определяющих величин |
Используется при анализе цепи по мгновенным значениям |
Характеристика по первым гармоникам |
Характеристика, связывающая амплитуды (действующие значения) первых гармоник основных определяющих величин. Если воздействующая величина содержит постоянную составляющую, то нелинейный элемент характеризуется семейством зависимостей, для которых постоянная составляющая является параметром. |
Определяется по соответствующей характеристике для мгновенных значений или экспериментально. Применяется при использовании метода расчета по первым гармоникам |
Характеристика для действующих значений |
Характеристика, связывающая действующие значения синусоидальных и несинусоидальных величин. Если воздействующая величина содержит постоянную составляющую, то нелинейный элемент характеризуется семейством зависимостей, для которых постоянная составляющая является параметром |
Определяется по соответствующей характеристике для мгновенных значений или экспериментально. Применяется при использовании метода расчета по действующим значениям |
Графические методы расчета
Графические методы расчета позволяют проводить анализ нелинейных цепей переменного тока для частных значений параметров с использованием характеристик нелинейных элементов для мгновенных значений, по первым гармоникам и действующим значениям (см. табл. 1).
Графический метод с использованием характеристик для мгновенных значений
В общем случае методика анализа нелинейной цепи данным методом включает в себя следующие этапы:
-исходя из физических соображений находят (если он не задан) закон изменения одной из величин, определяющих характеристику нелинейного элемента;
-по нелинейной характеристике для известного закона изменения переменной путем графических построений определяют кривую (или наоборот);
-с использованием полученной зависимости проводят анализ остальной (линейной) части цепи.
В качестве примера построим при синусоидальной ЭДС кривую тока в цепи на рис. 3, ВАХ диода в которой представлена на рис. 4.
Рис.4 |
Решение
1. Строим результирующую ВАХ цепи (см. рис. 4) согласно соотношению

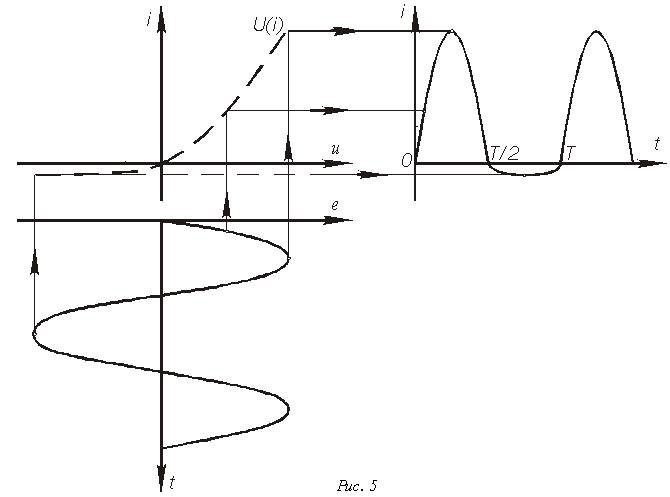

2. Находя для различных значений с использованием полученной кривой соответствующие им значения тока, строим по точкам (см. рис. 5) кривую искомой зависимости .
К полученному результату необходимо сделать следующий комментарий. Использование при анализе подобных цепей ВАХ идеального вентиля (обратный ток отсутствует, в проводящем направлении падение напряжения на диоде равно нулю) корректно при достаточно больших значениях амплитуд приложенного к диоду напряжения, определяющих значительное превышение током, протекающим через вентиль в прямом направлении, его обратного тока, вследствие чего последним можно пренебречь. При снижении величин напряжения, когда эти токи становятся сопоставимыми по величине, следует использовать ВАХ реального диода,представленную на рис. 4 и учитывающую наличие обратного тока.
Важнейшим элементом в цепях переменного тока является катушка с ферромагнитным сердечником. В общем случае кривая зависимости имеет вид гистерезисной петли, но, поскольку в устройствах, работающих при переменном напряжении, используются магнитные материалы с узкой петлей гистерезиса, в большинстве практических случаев допустимо при расчетах использовать основную (или начальную) кривую намагничивания.
Условное изображение нелинейной катушки индуктивности приведено на рис. 6. Здесь – основной поток, замыкающийся по сердечнику, - поток рассеяния, которому в первом приближении можно поставить в соответствие потокосцепление рассеяния , где индуктивность рассеяния в силу прохождения потоком части пути по воздуху.
Для схемы на рис. 6 справедливо уравнение
, | (1) |
где .
В общем случае в силу нелинейности зависимости определить на основании (1) несинусоидальные зависимости и достаточно непросто. Вместе с тем для реальных катушек индуктивности падением напряжения и ЭДС, обусловленной потоками рассеивания, вследствие их малости, часто можно пренебречь. При этом из (1) получаем , откуда
,
где постоянная интегрирования.
Так как характеристика катушки (см. рис. 7) симметрична относительно начала координат, а напряжение симметрично относительно оси абсцисс (оси времени), то кривая также должна быть симметричной относительно последней, откуда следует, что .

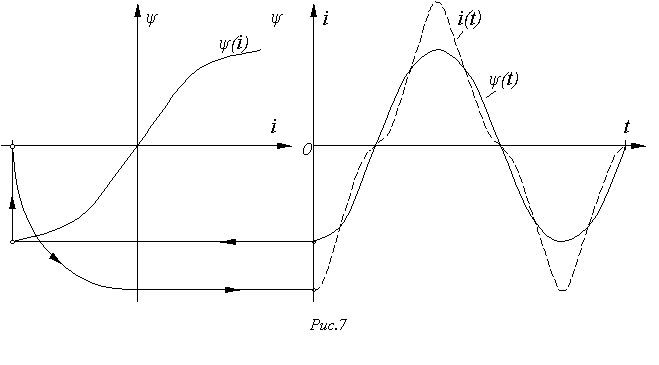

Находя для различных значений с использованием кривой соответствующие им значения тока, строим по точкам (см. рис. 7) кривую зависимости .
Анализ полученного результата позволяет сделать важный вывод: при синусоидальной форме потока напряжение на катушке синусоидально, а протекающий через нее ток имеет явно выраженную несинусоидальную форму. Аналогично можно показать, что при синусоидальном токе поток, сцепленный с катушкой, и напряжение на ней несинусоидальны.
Для среднего значения напряжения, наведенного потоком, можно записать
. | (2) |
Умножив (2) на коэффициент формы, получим выражение для действующего значения напряжения
.
В частности, если напряжение и поток синусоидальны, то
.
Соотношение (2) является весьма важным: измеряя среднее значение напряжения, наведенного потоком, по (2) можно определить амплитуды потока и индукции при любой форме нелинейности катушки.

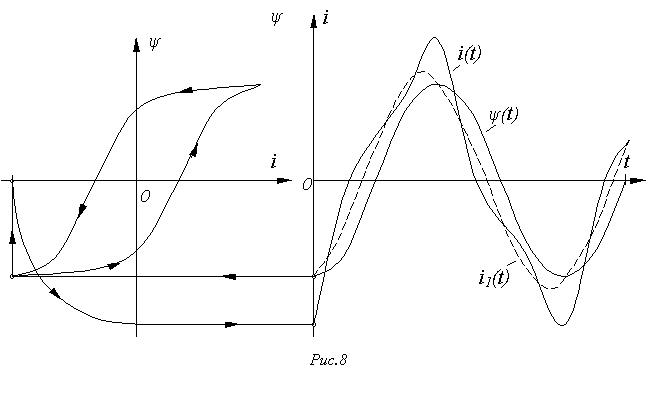

Аналогично проводится построение кривой при синусоидальном потоке и задании зависимости в виде петли гистерезиса. При этом следует помнить, что перемещение рабочей точки по петле осуществляется против часовой стрелки (см. рис. 8).
К полученному результату следует сделать следующий важный комментарий. Разложение построенной кривой в ряд Фурье показывает, что первая гармоника тока (см. кривую на рис. 8) опережает по фазе потокосцепление и, следовательно, отстает по фазе от синусоидального напряжения на катушке на угол, меньший 90°. Это указывает ( ) на потребление катушкой активной мощности, затрачиваемой на перемагничивание сердечника и определяемой площадью петли гистерезиса.
